【Motorsport技术专栏】新规之下，小车队是如何适应并生存的

F1的新规则为围场内的所有车队都送上了一份挑战，尤其是在预算帽的影响之下。

本赛季，围场中出现了很多种设计理念与研发方向，可以看到，没有哪两支车队采用了相同的理念。

而随着今年的赛事尘埃落定，我们可以深入看一看，各支车队的理念究竟表现如何，尤其是队伍后方的小车队是如何在新规下顽强生存的。

威廉姆斯

我们从威廉姆斯开始。在过往几个赛季取得了不错的进展之后，他们本赛季的目标是在积分榜上能够更进一步。

但是尽管规则重置往往会带来机遇，而且大车队还受到了预算帽的限制，威廉姆斯却没能取得他们想要的进展。

威廉姆斯FW44赛车的原版侧箱设计是非常激进的。侧箱有着一个短斜面的结构设计，同时，斜面上有一个朝向后方的气流出口。这可以让气流沿侧箱表面流动；或者在需要时将出口关闭，让气流进入赛车内部的散热系统中。

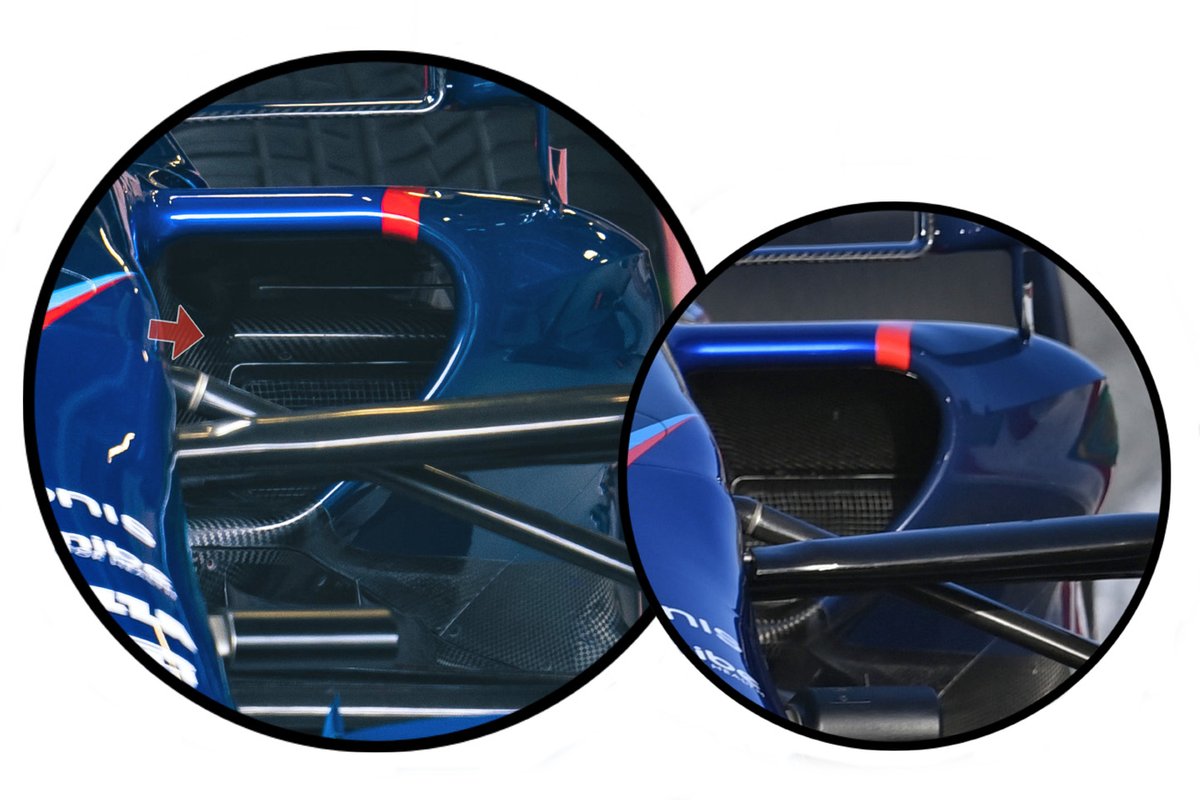

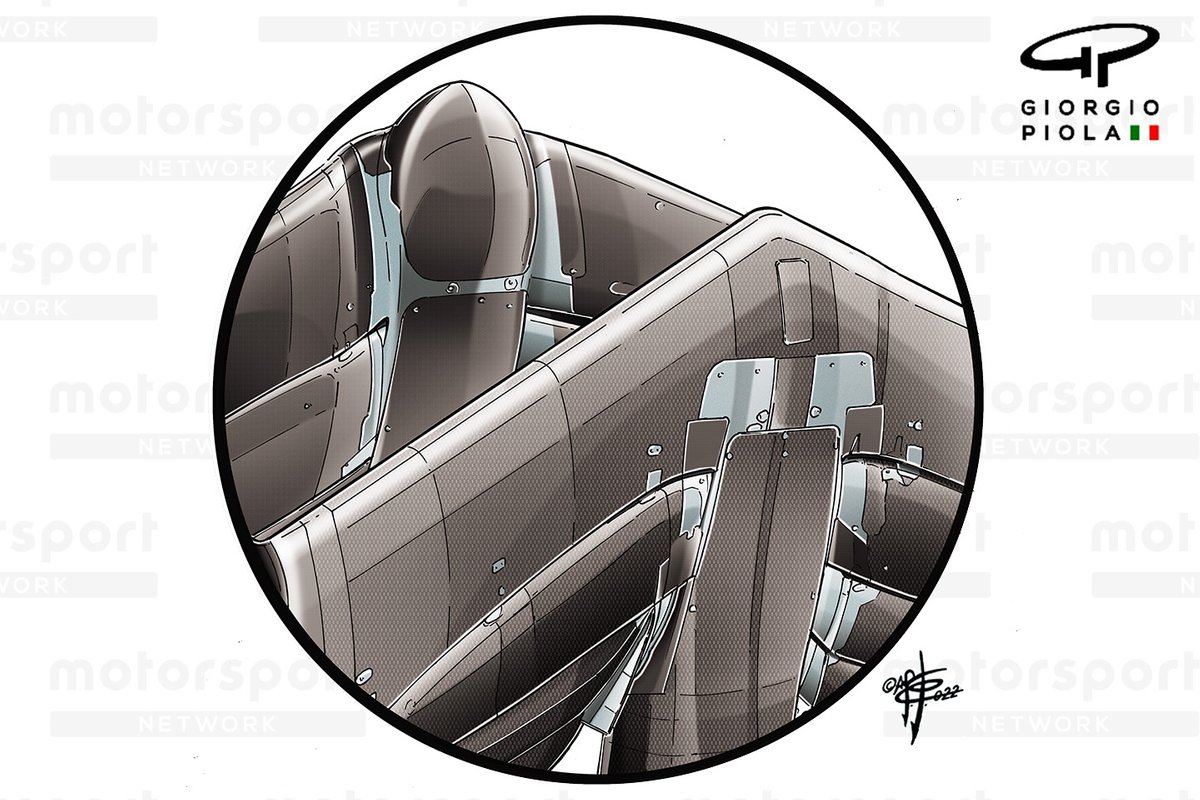

上图即为后部出口打开和关闭时，侧箱内部的状态。可以看到，在后部出口打开时，侧向防撞杆的上方便多了一个挡板（红色箭头），用来引导气流。

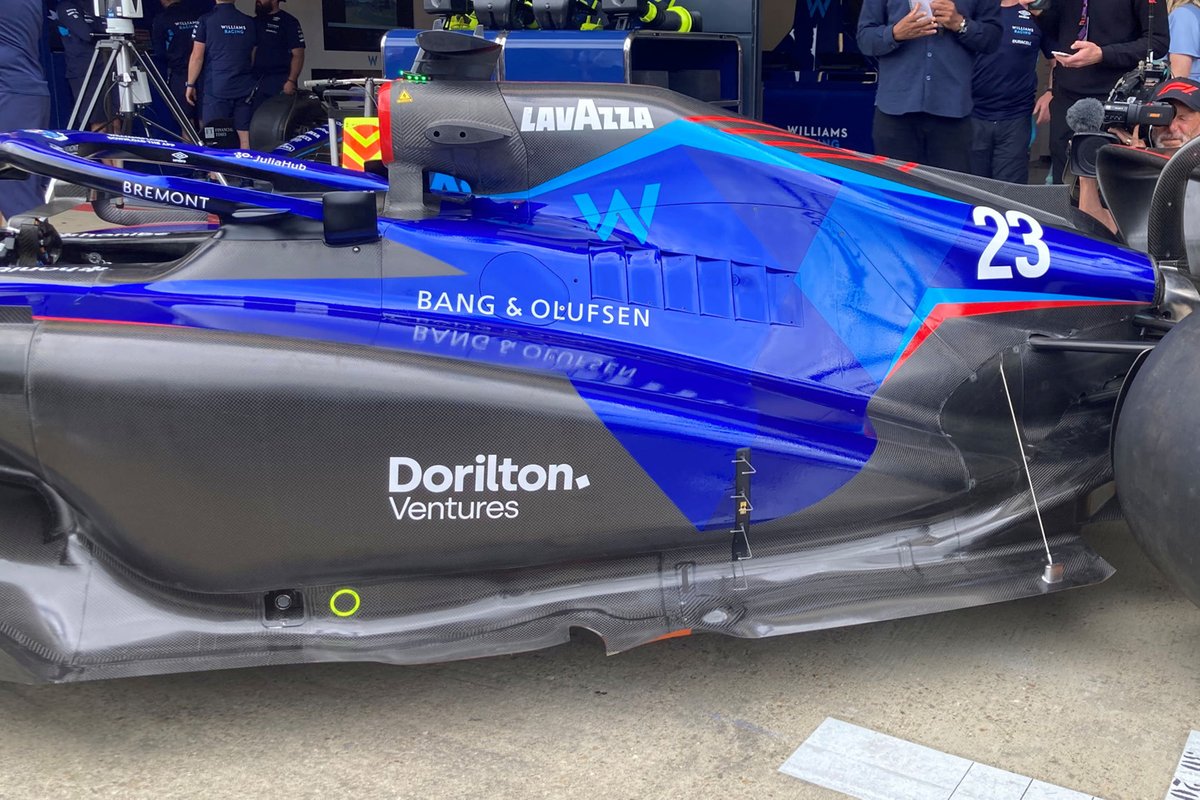

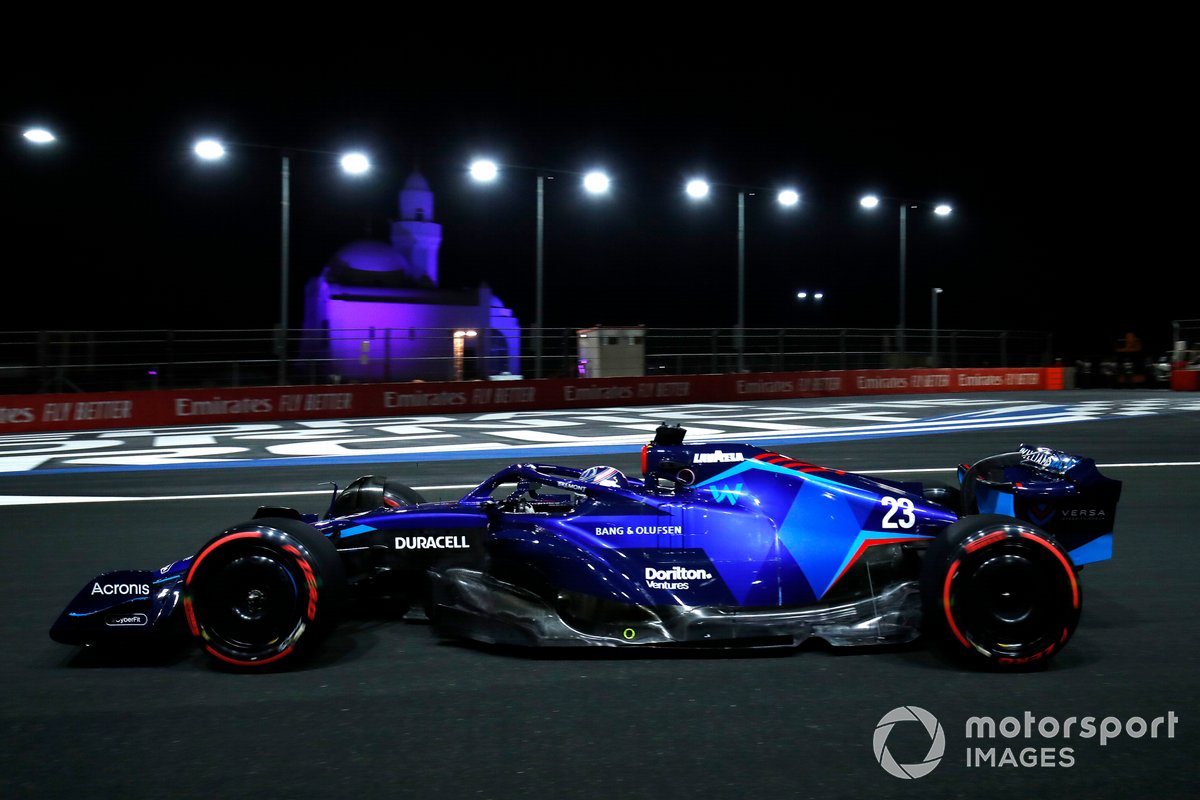

为了增加底板强度，车队在沙特站增加了一根连接杆，在后轮前方，连接侧箱和底盘边缘。同时在侧箱处增加了另一个散热元件（在赞助商Bang&Olufsen的位置）。

为了适应加泰罗尼亚的赛道特性，威廉姆斯带来了高下压力套件，其中包括一个重新设计过的前翼。

在摩纳哥，车队又一次使用了高下压力组件，同时他们在此增加了前刹车通风管道的尺寸，并且调整了前悬挂的外形，以更好地适应摩纳哥低速的特点。

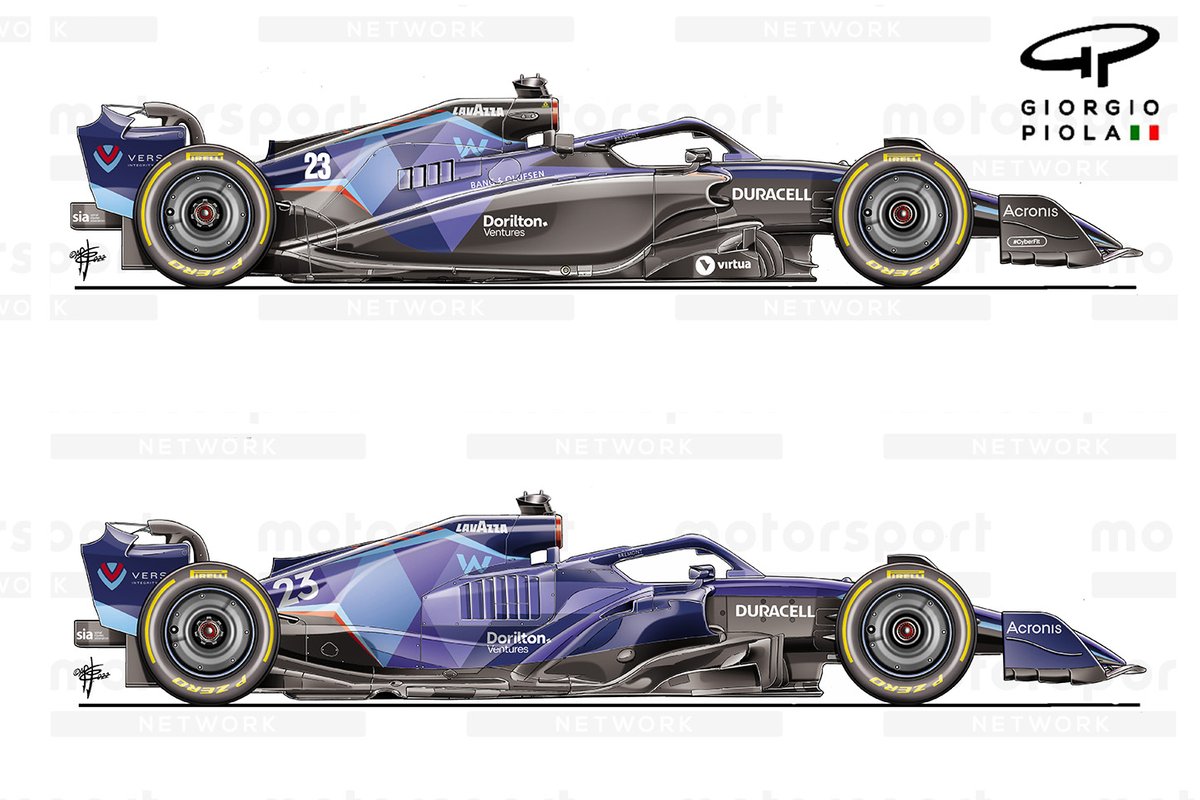

威廉姆斯很早便意识到，他们的侧箱理念并不能带来预期中的表现。因此，在银石，他们带来了受红牛思路影响的一款全新侧箱。

他们放弃了原本的短斜面设计，变成了全新的长斜面思路。同时也可以注意到，与之相伴的还有引擎盖与百叶窗的全新布局，底盘前端进气口的设计也发生了改变。

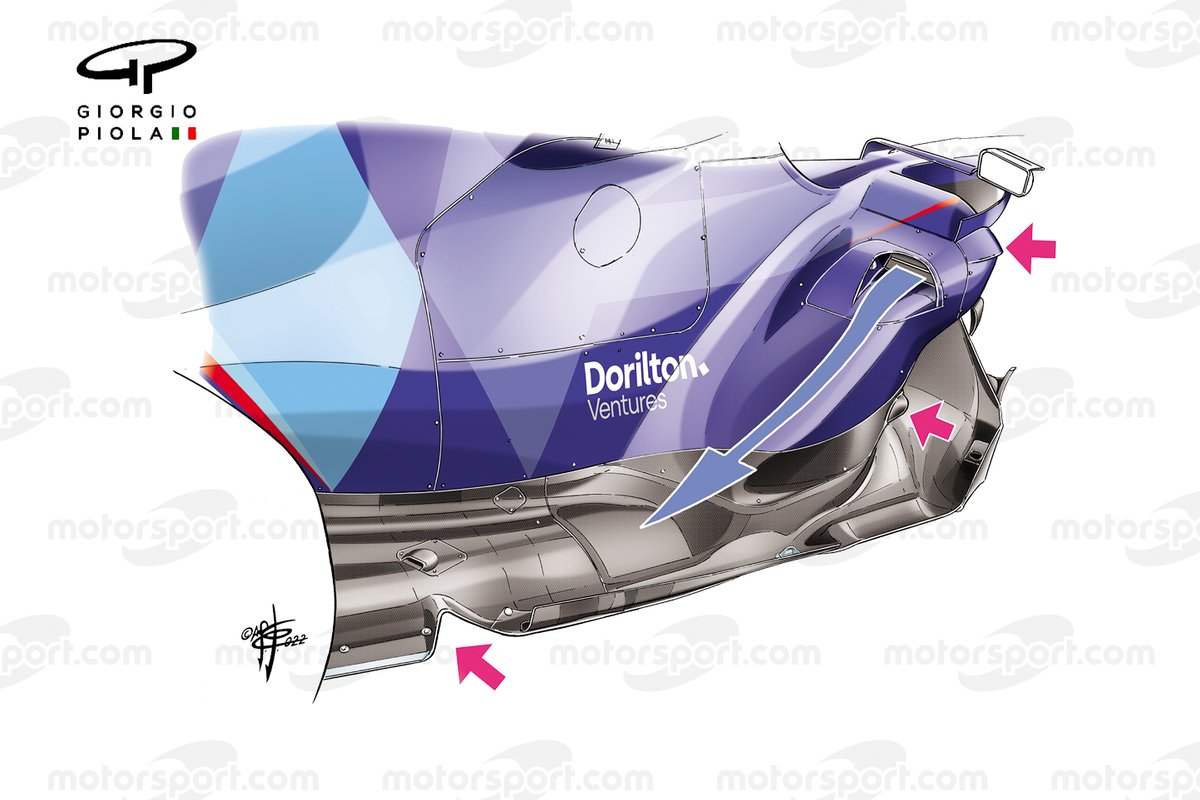

除此以外，车队还改变了底盘边缘的细节设计。

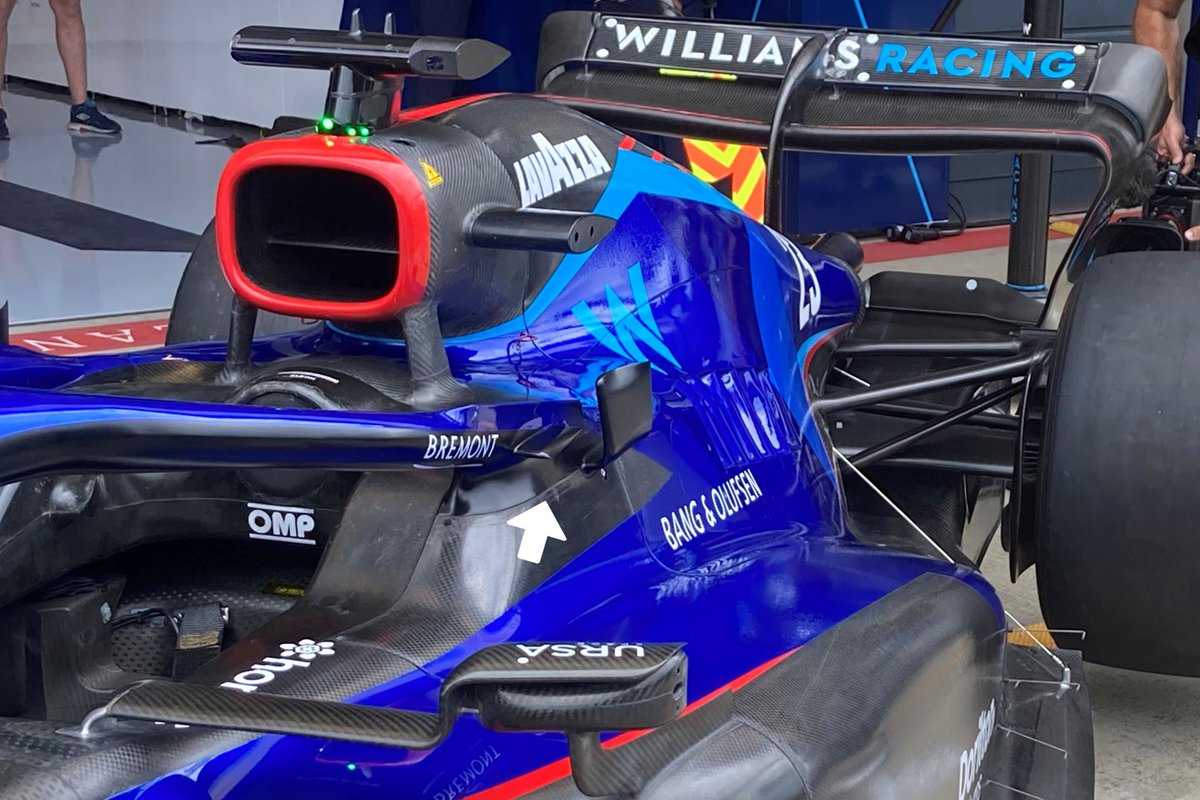

在Halo的两侧还多了两个小翼片，是水平方向伸出的一个板材上面搭载了一个L形的翼片，这个翼片的目的是更好地对附近的气流进行引导，来与全新的侧箱设计相匹配。

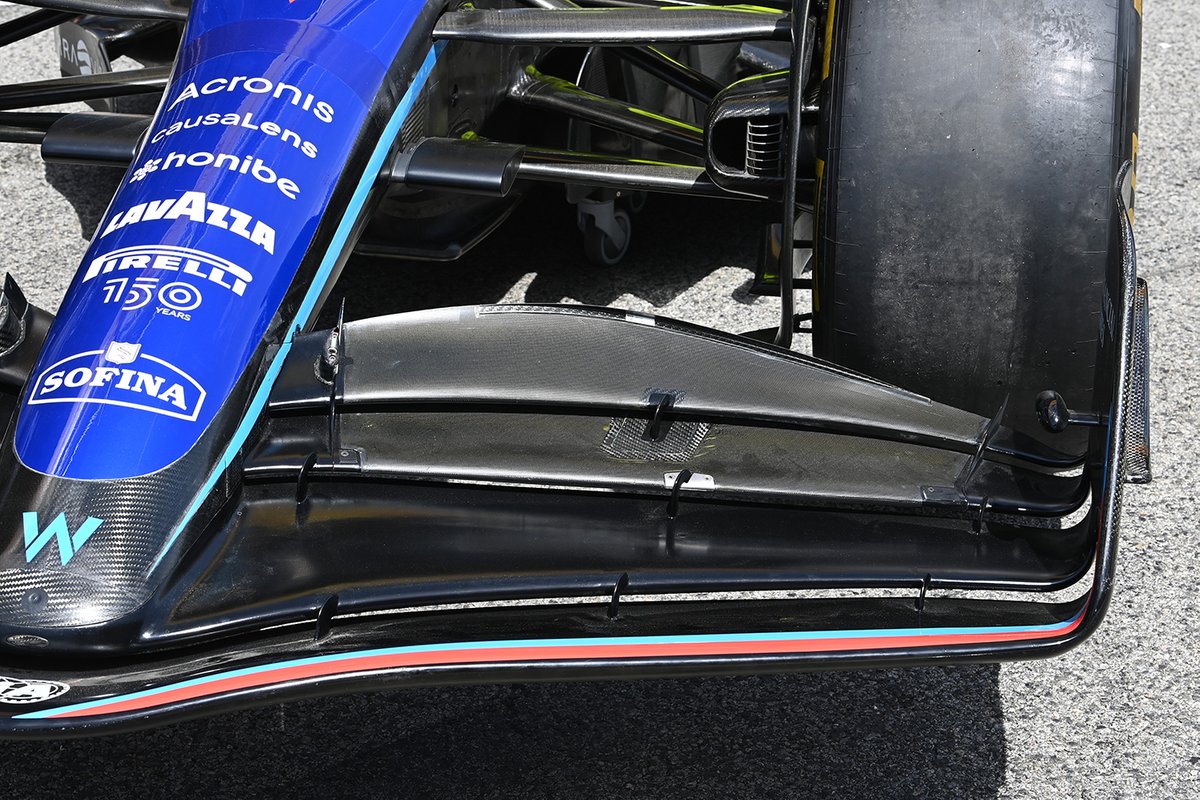

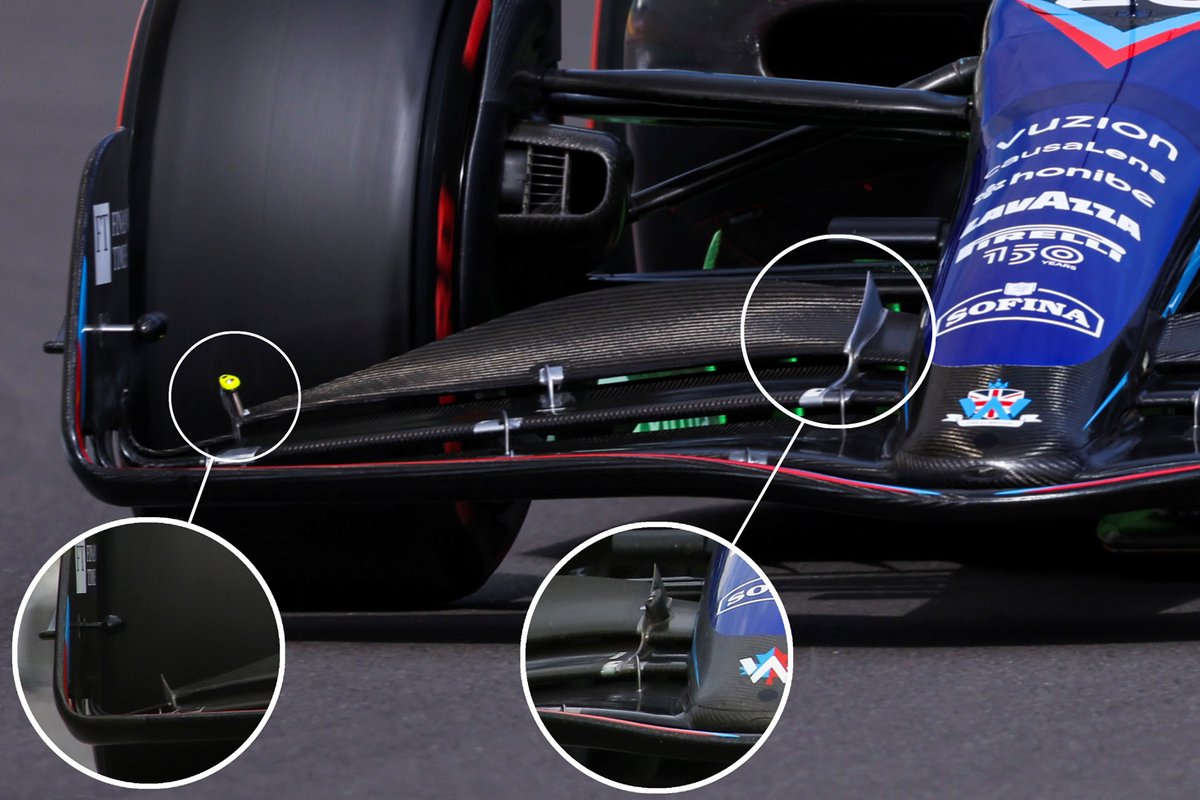

同时，前翼设计也一并做出了改动。可调翼片的调节器和转轴位置都做出了改变，以提供更好的气流引导效果。

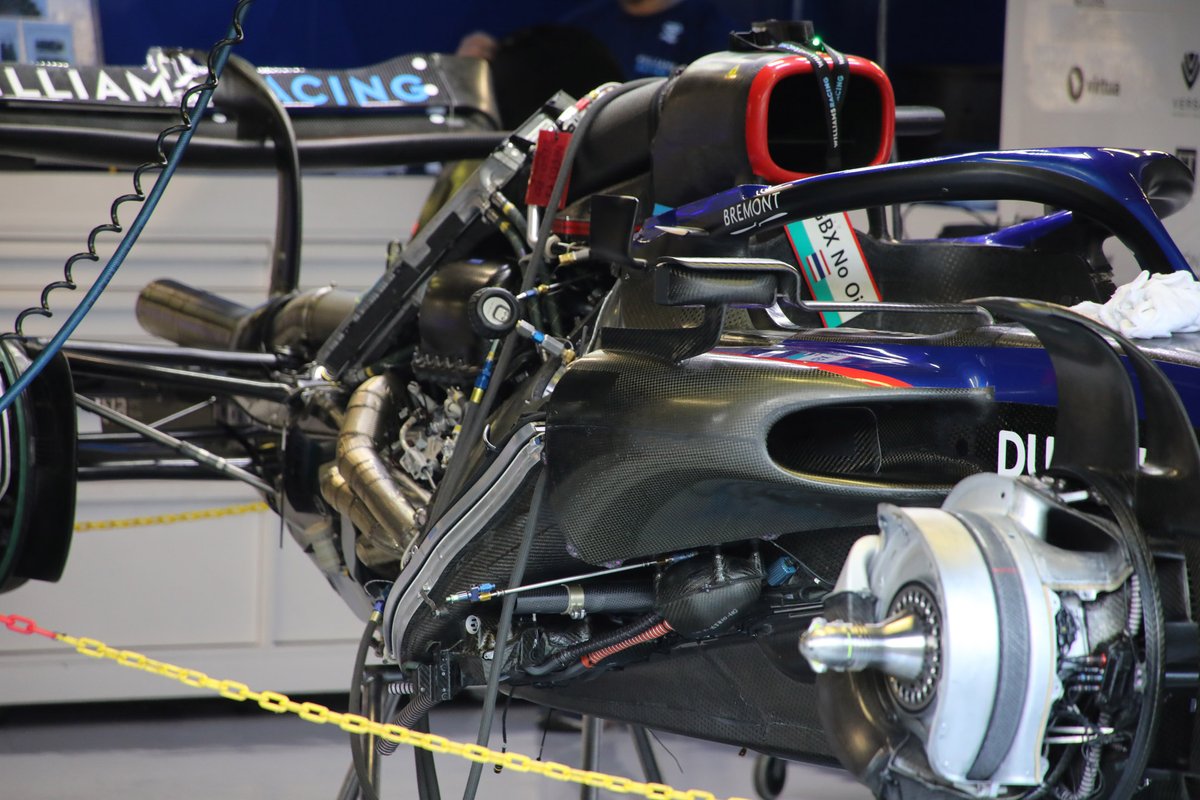

这是FW44赛车在意大利站的内部结构展示。可以看到，在侧箱升级后，车队依然保留了动力单元上方原有的鞍式散热器布局。

尾翼也成为了开刀对象，上层翼片的后缘有所凹陷，同时此处还加装了格尼襟翼。

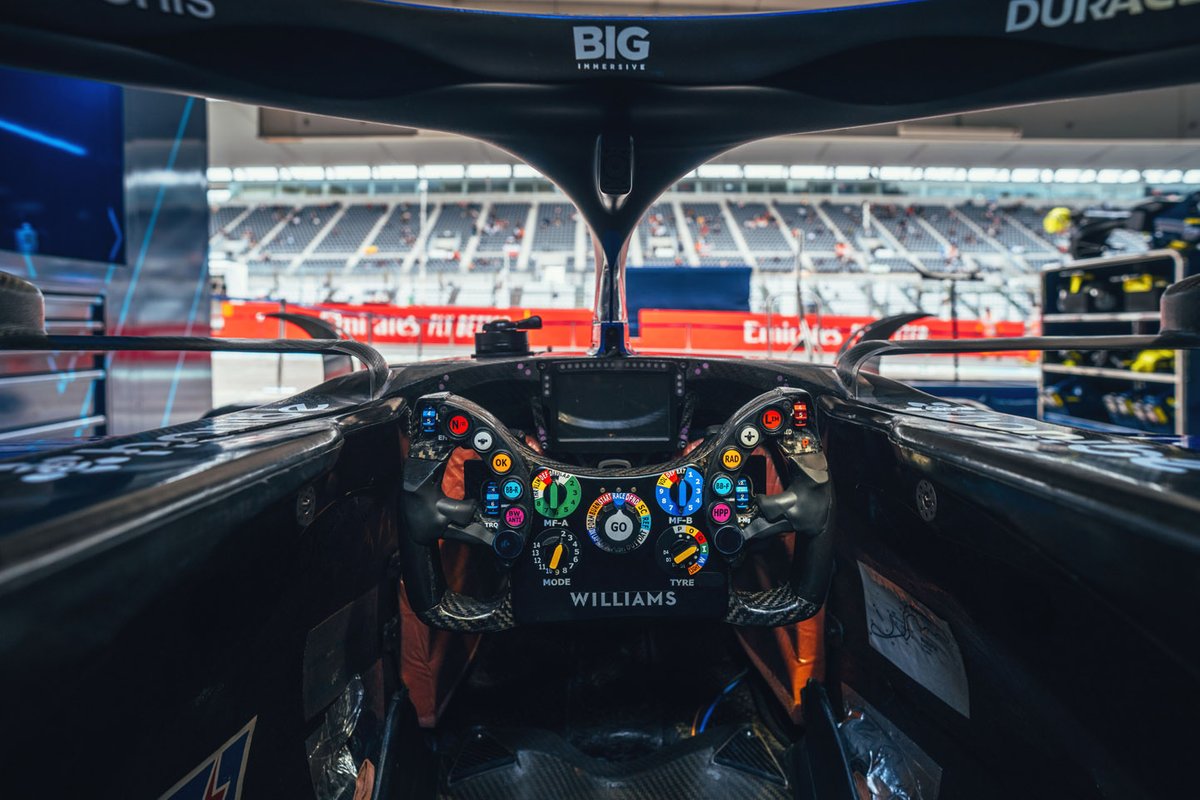

FW44的驾驶舱视角。威廉姆斯依然保持着他们独特的蝴蝶式方向盘设计，而显示屏则安装在座舱上。

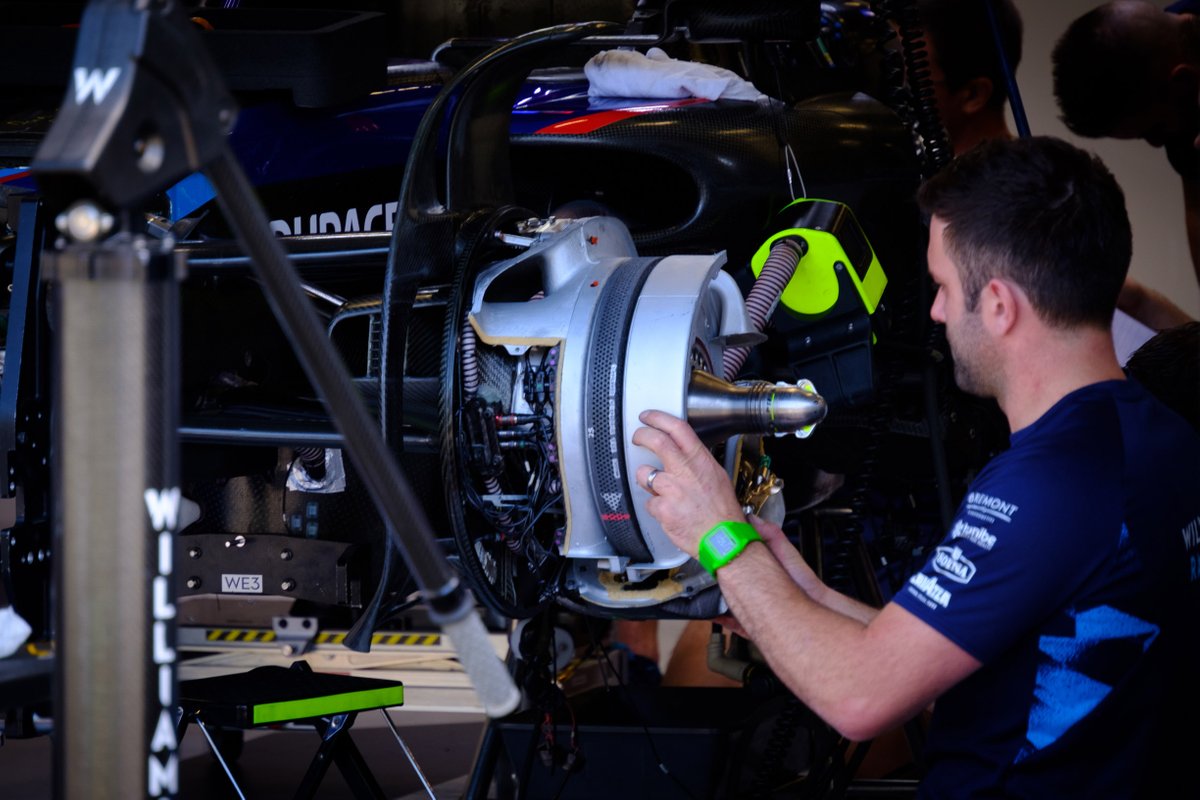

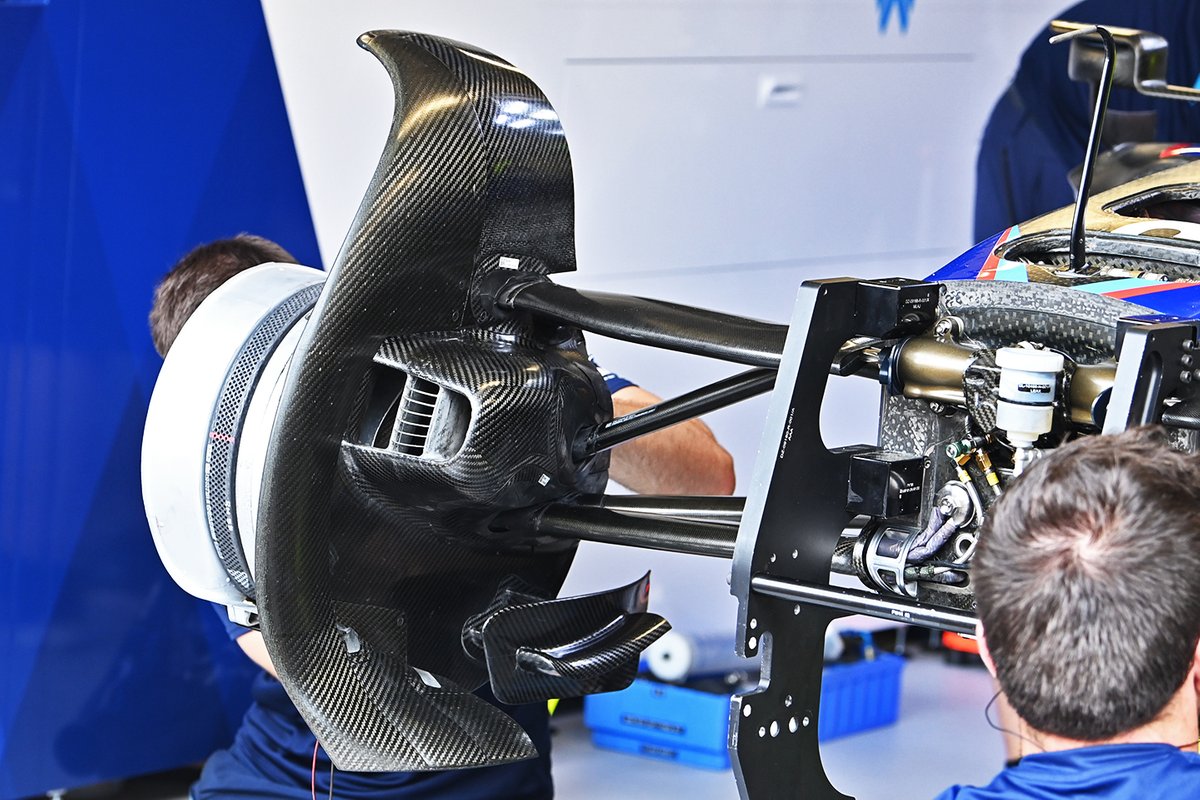

这是前刹车通风导管的内部结构在“蛋糕托盘”被装上之前的样子。可以看到气流导管结构上有着辅助散热的涂层。

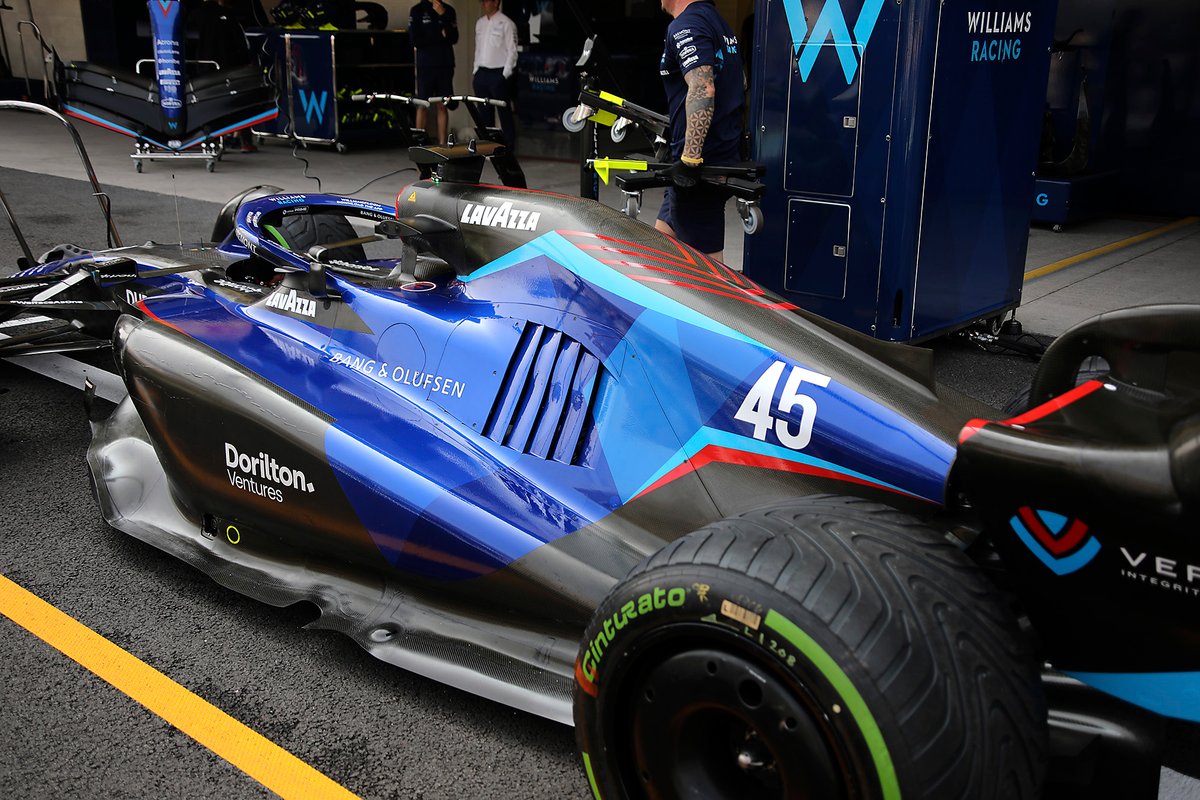

为了应对墨西哥站高海拔的散热挑战，威廉姆斯更换了一个更大的散热百叶窗。

红牛二队

虽然红牛二队从来没有得到过一队那样丰厚的资源，但多年来，他们也屡次展现过自己的实力。

他们常常会带来一些极具开创性的设计，并很快被竞争对手借鉴走，但是他们想在本赛季扳倒大车队的愿望并没能顺利实现。

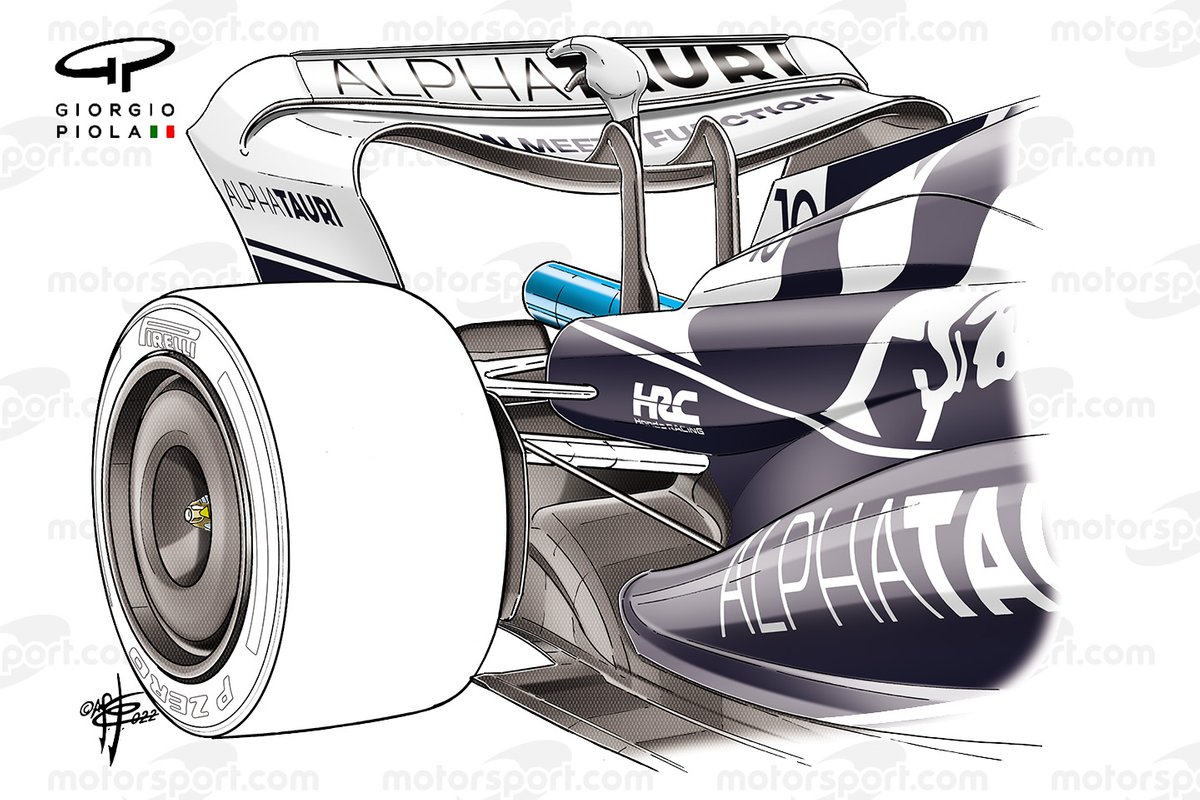

小红牛AT03赛车的尾部细节。包括了侧箱尾部的斜面，上方硕大的侧箱散热出口，以及勺型的尾翼。

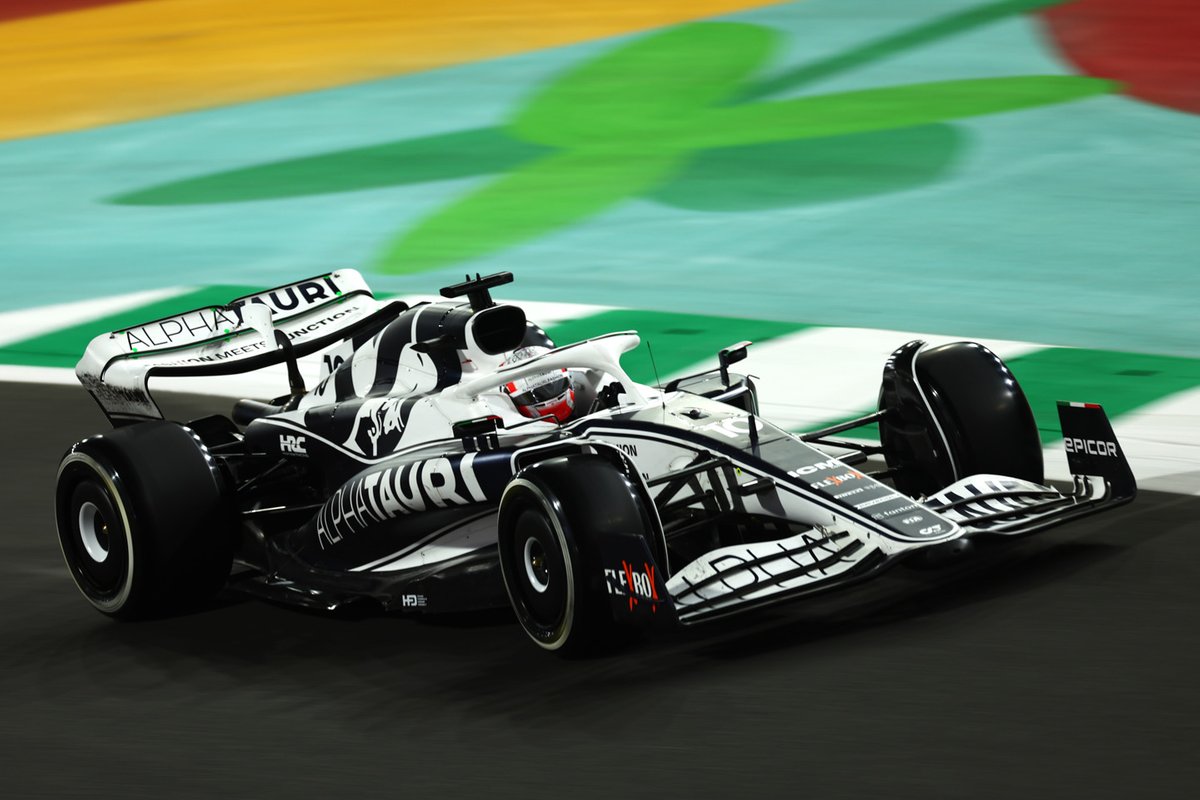

在沙特站，小红牛对尾翼进行了改动，整体理念不变的同时，缩小了勺型的凹陷程度，以降低下压力和阻力。

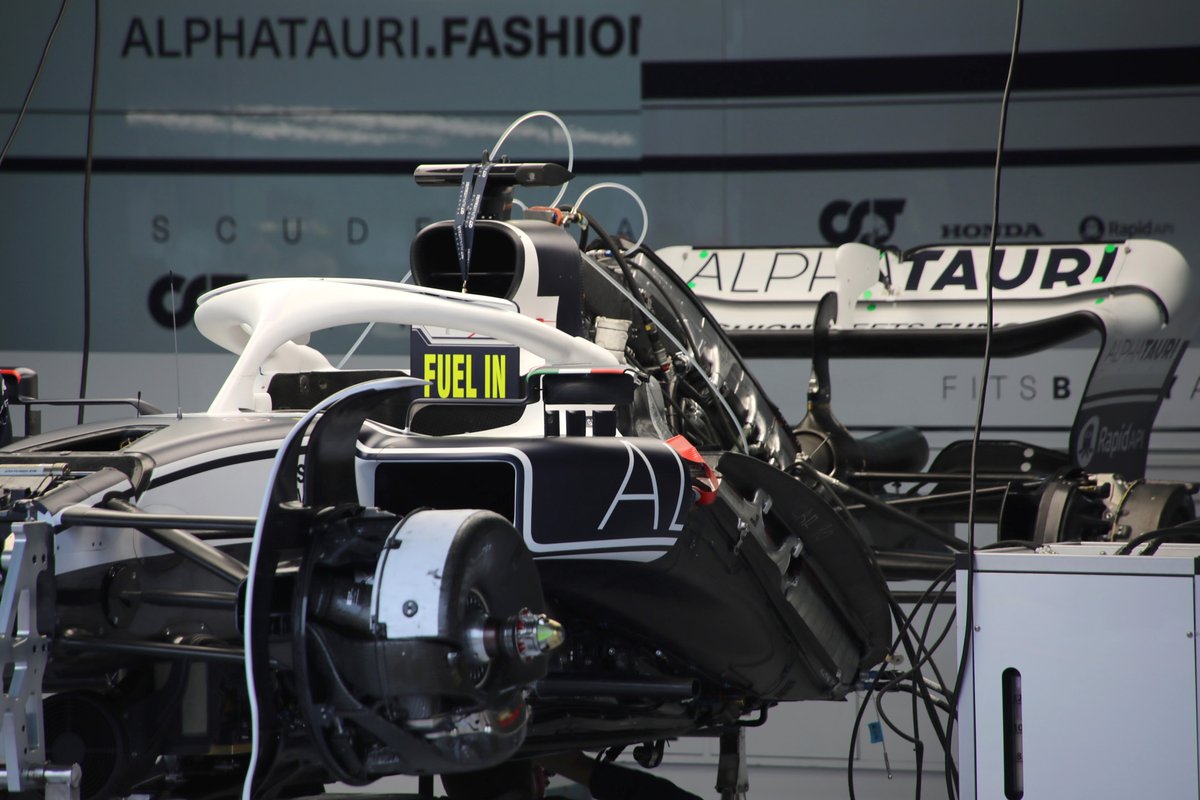

伊莫拉赛前，小红牛赛车内部的结构得以展露出来。包括前刹车内部、侧箱散热器布局（及导流板结构）、以及动力单元上方的鞍型散热器。

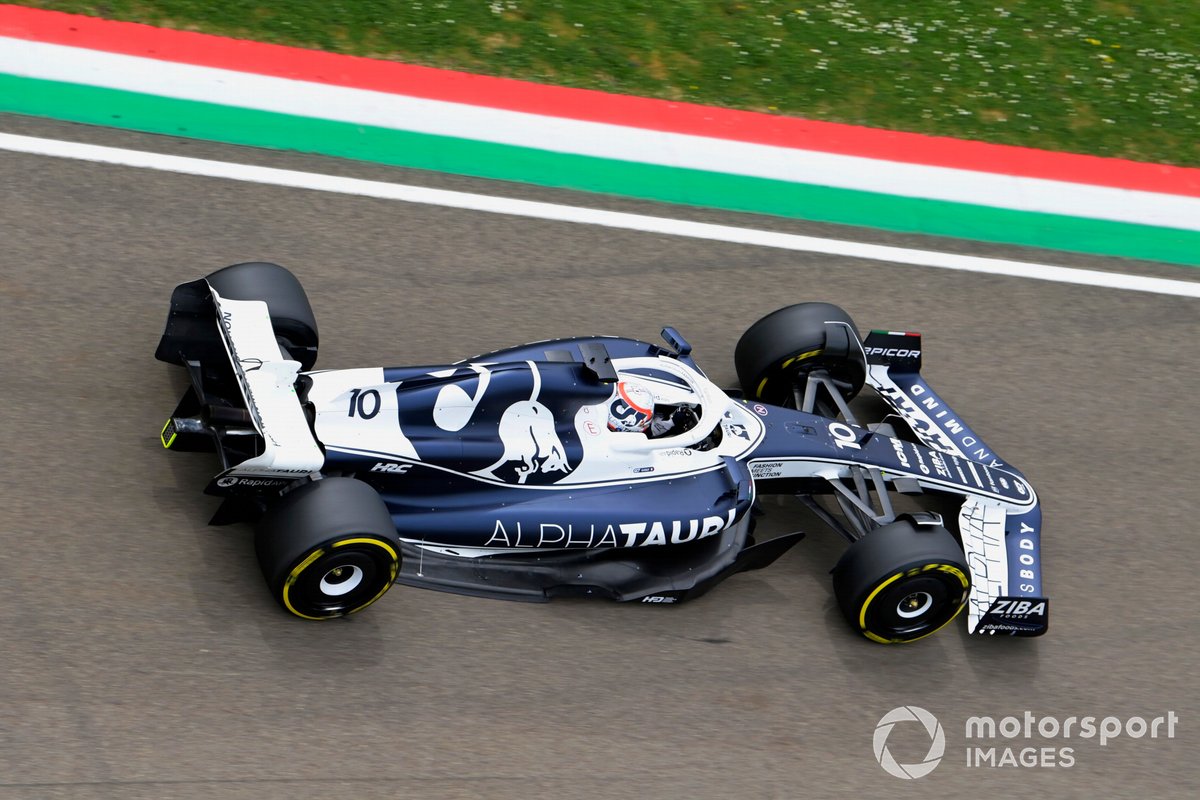

在伊莫拉，他们也修改了底盘边缘，对中部的卷曲设计进行了优化，来改善气流属性。

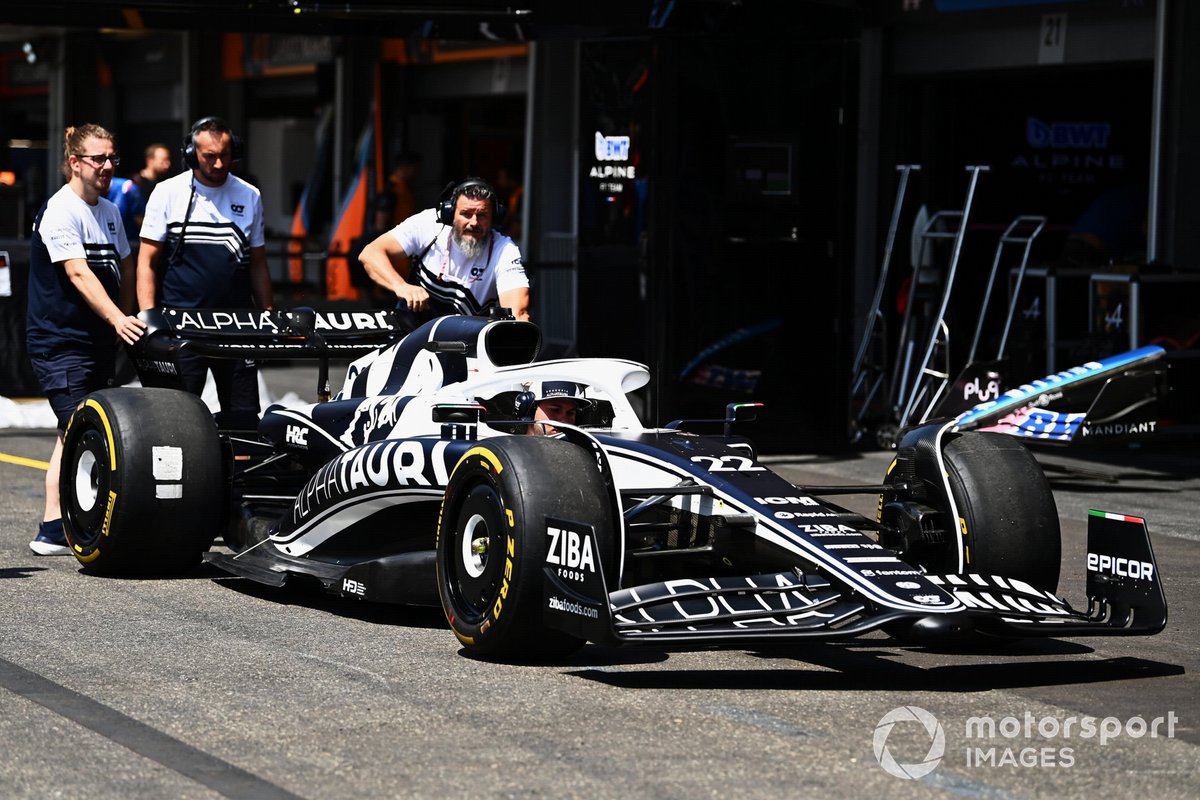

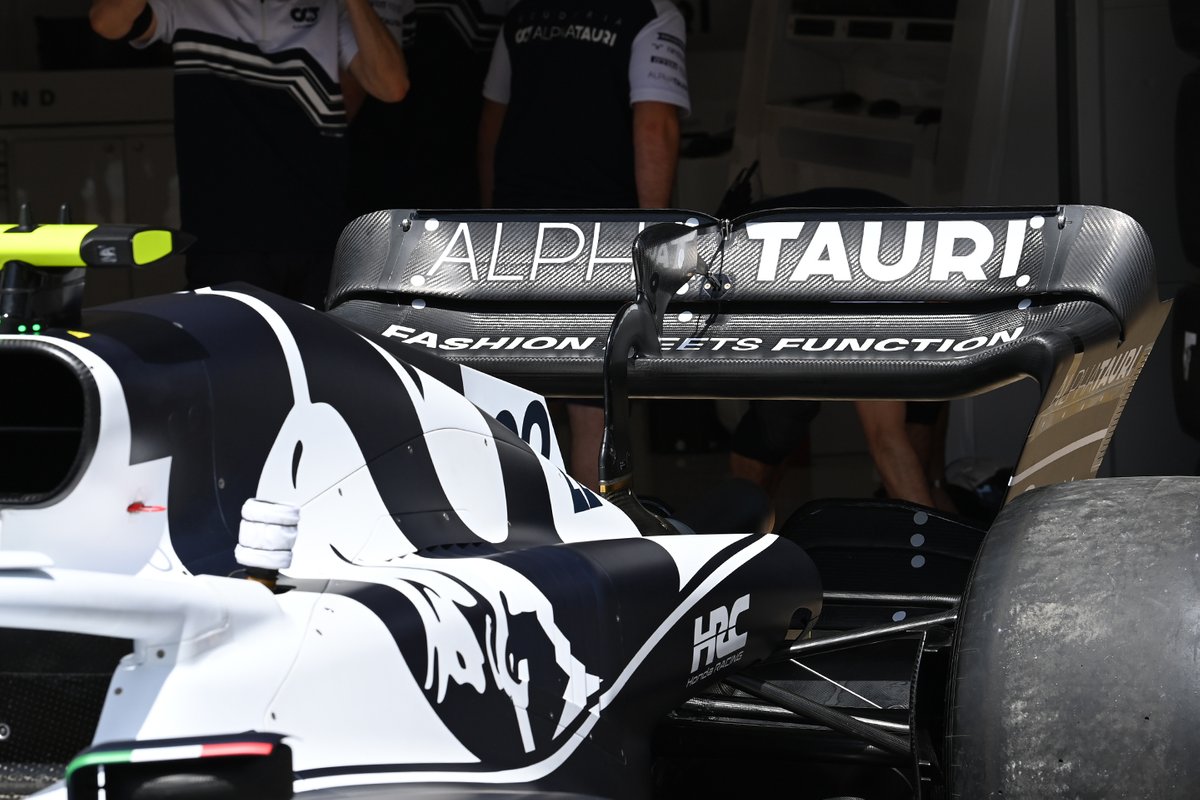

西班牙站，他们也引入了全新的高下压力尾翼，同时去掉了白色喷漆，以尽一切可能对赛车进行减重。

在高速的巴库，他们缩小了前翼最后一个翼片的大小，同时改变了梁翼设计，以适应本站选用的低下压力尾翼。

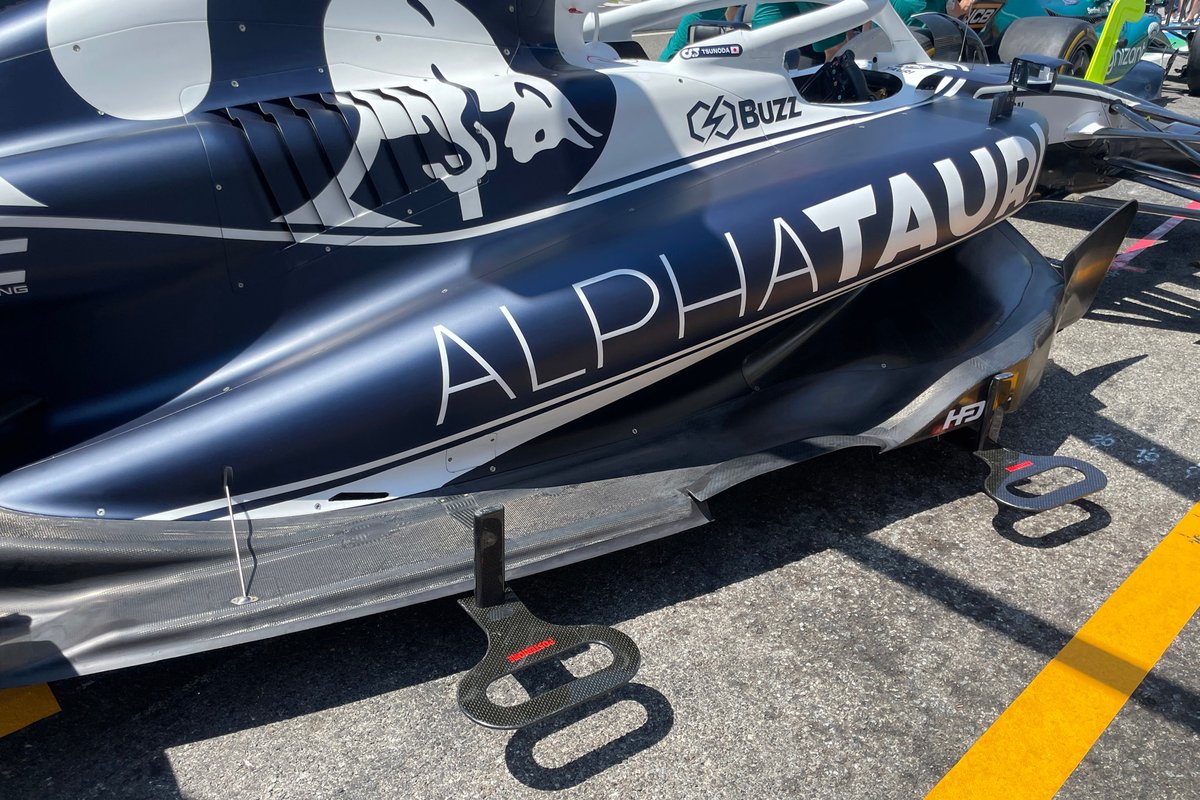

法国站，车队改变了底盘进气口的结构，同时也对底盘边缘进行了改进，以便两者进行更好的配合。

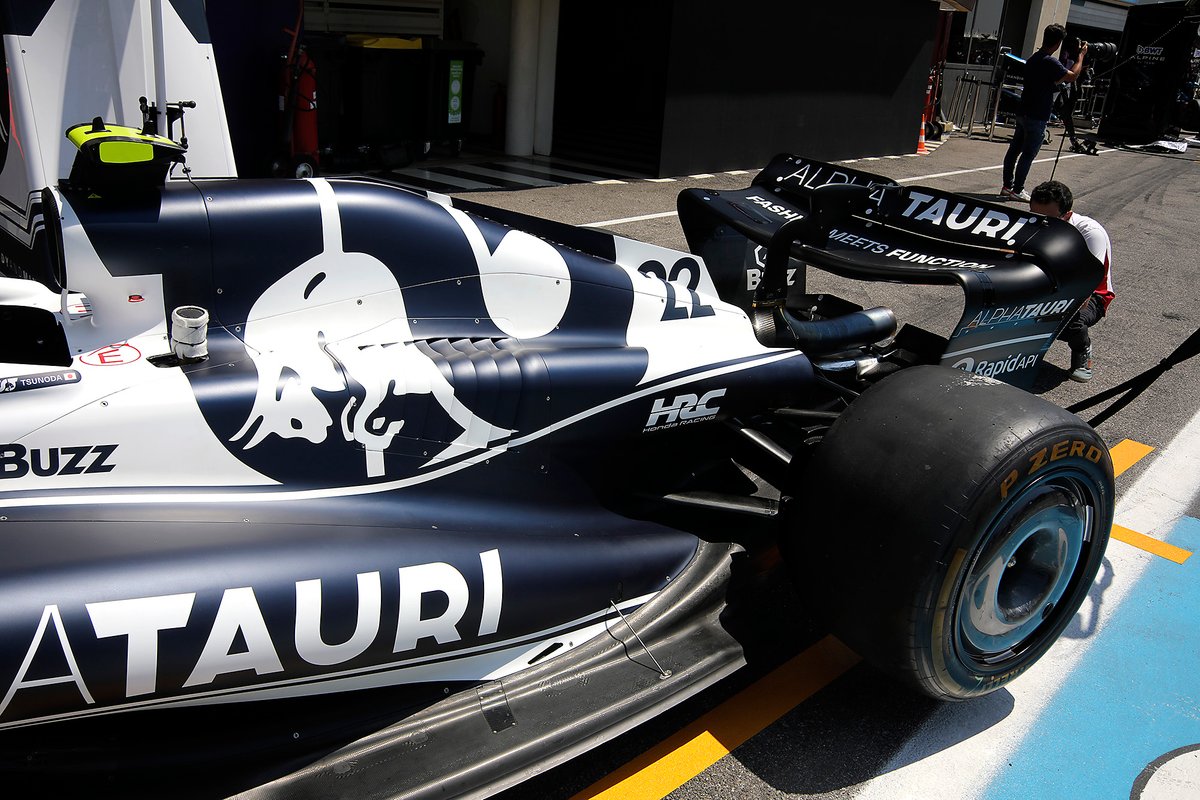

引擎罩上部也做了拓宽，从Halo末端一直延伸到赛车尾部，这样的一个平台造型也可以让气流沿着它向后流动。

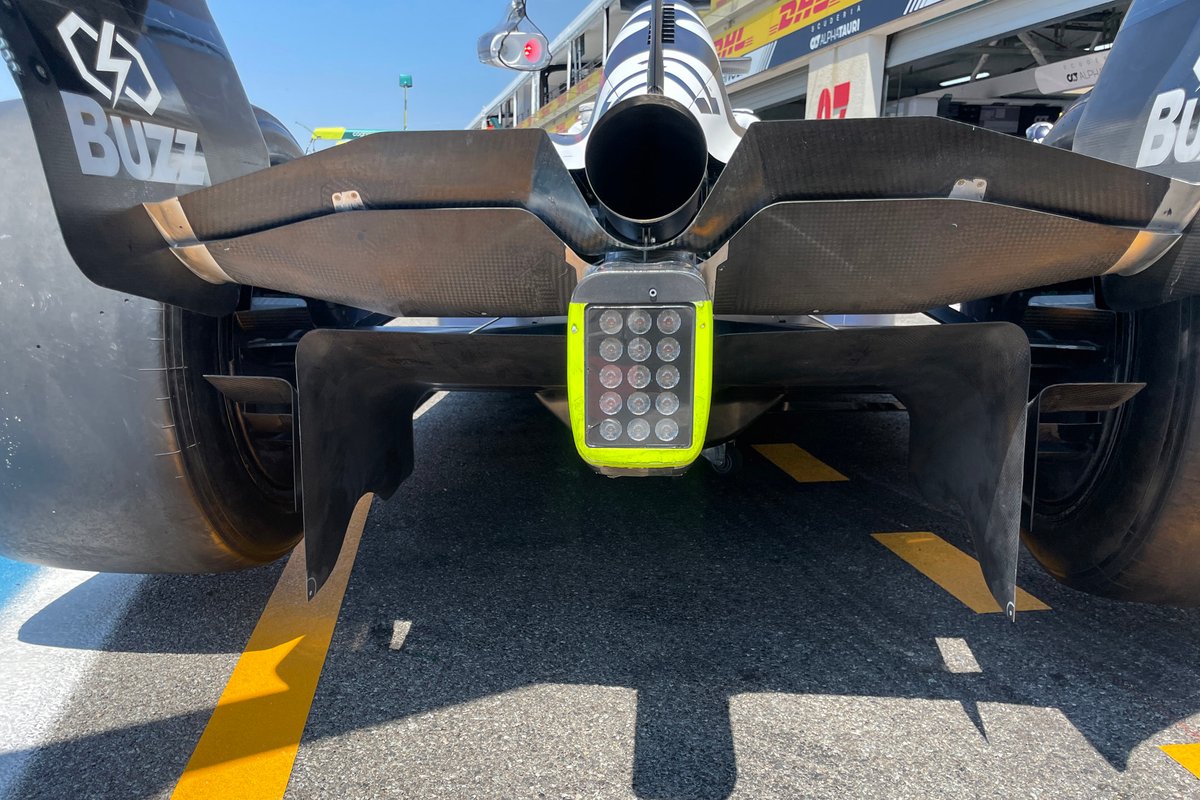

为了与其他升级相匹配，车队也改变了扩散器的结构。

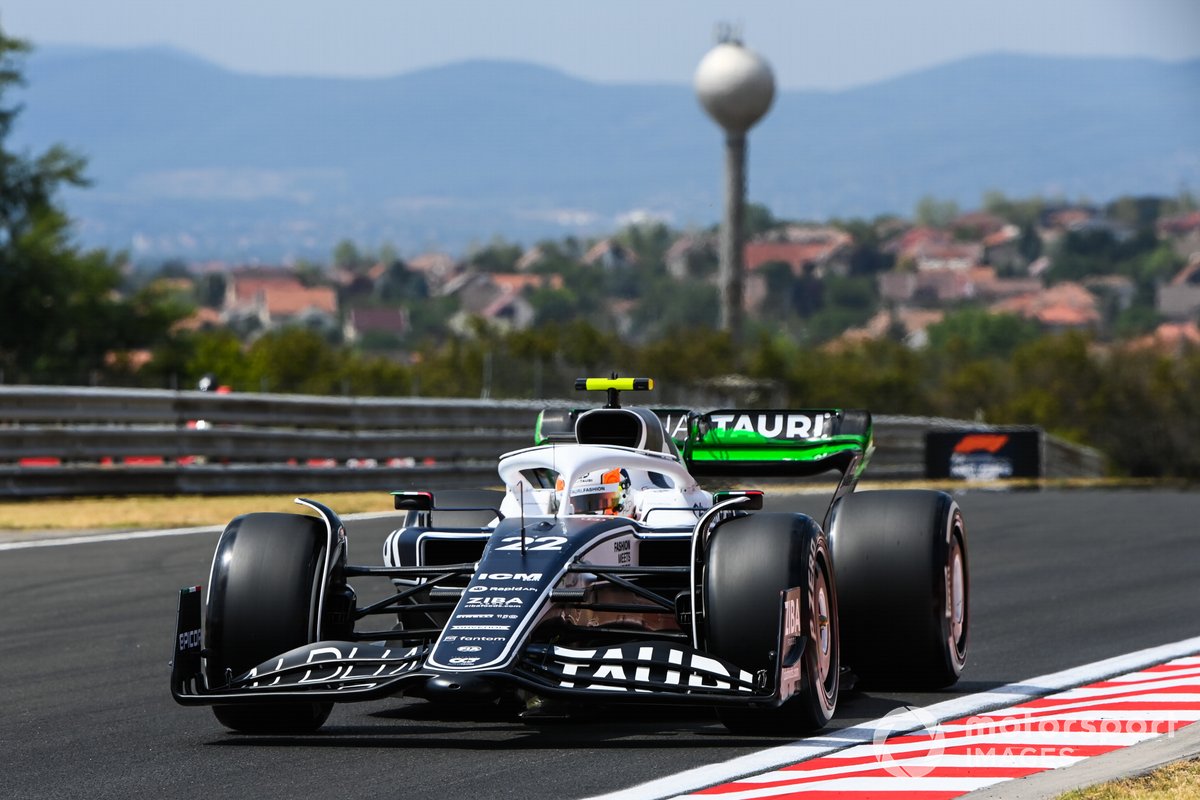

匈牙利，车队用流动涂料测试了全新设计的高下压力尾翼。改动的地方主要集中在尾翼两端，翼片的边缘与端板连接处以直角的方式相连。

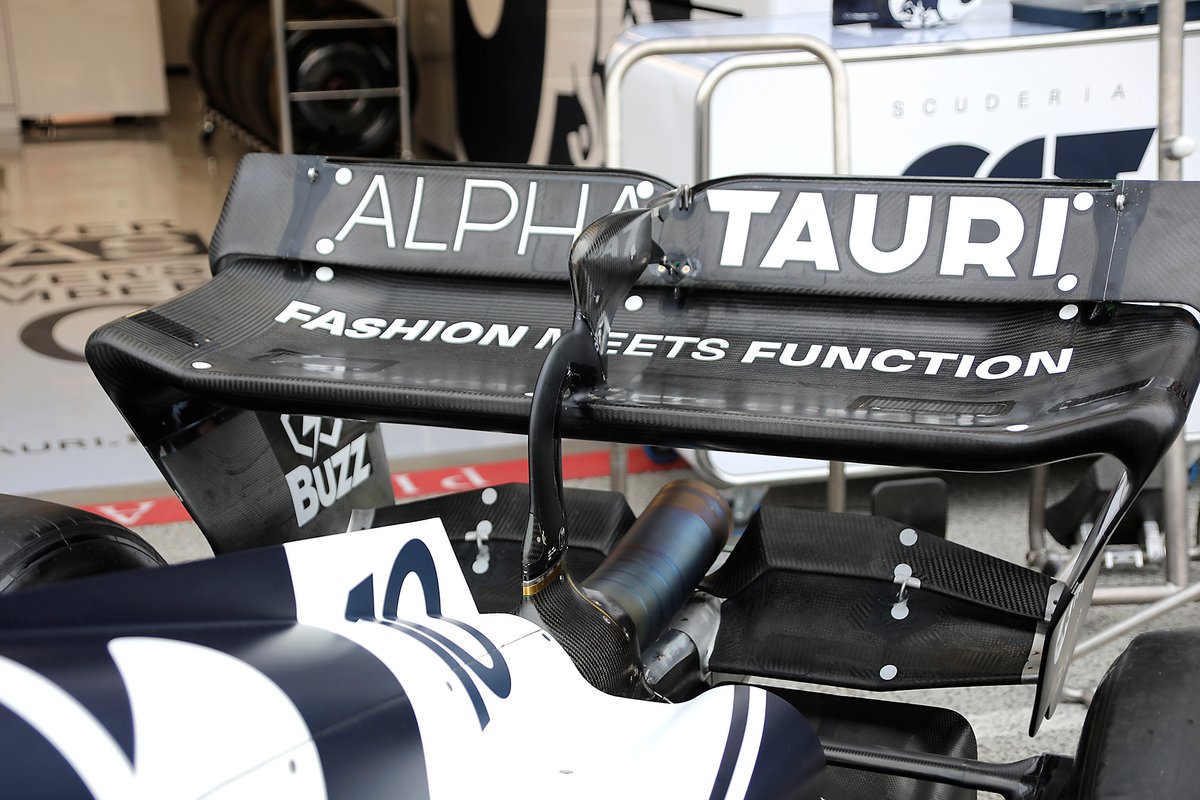

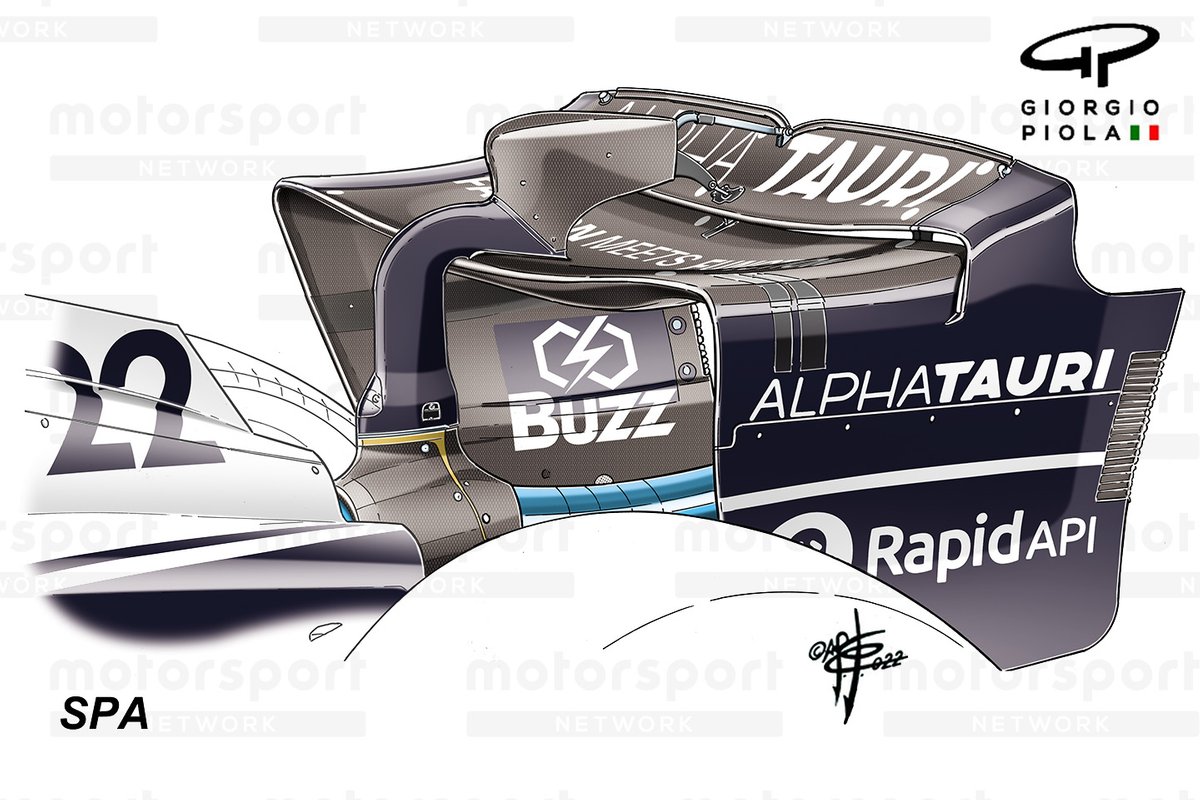

随后在比利时站，他们将低下压力尾翼的外侧也修改为了直角，进一步提升了翼片面积。

荷兰站，车队对高下压力尾翼又做了进一步提升，他们缩小了翼片与端板连接处的曲率半径。

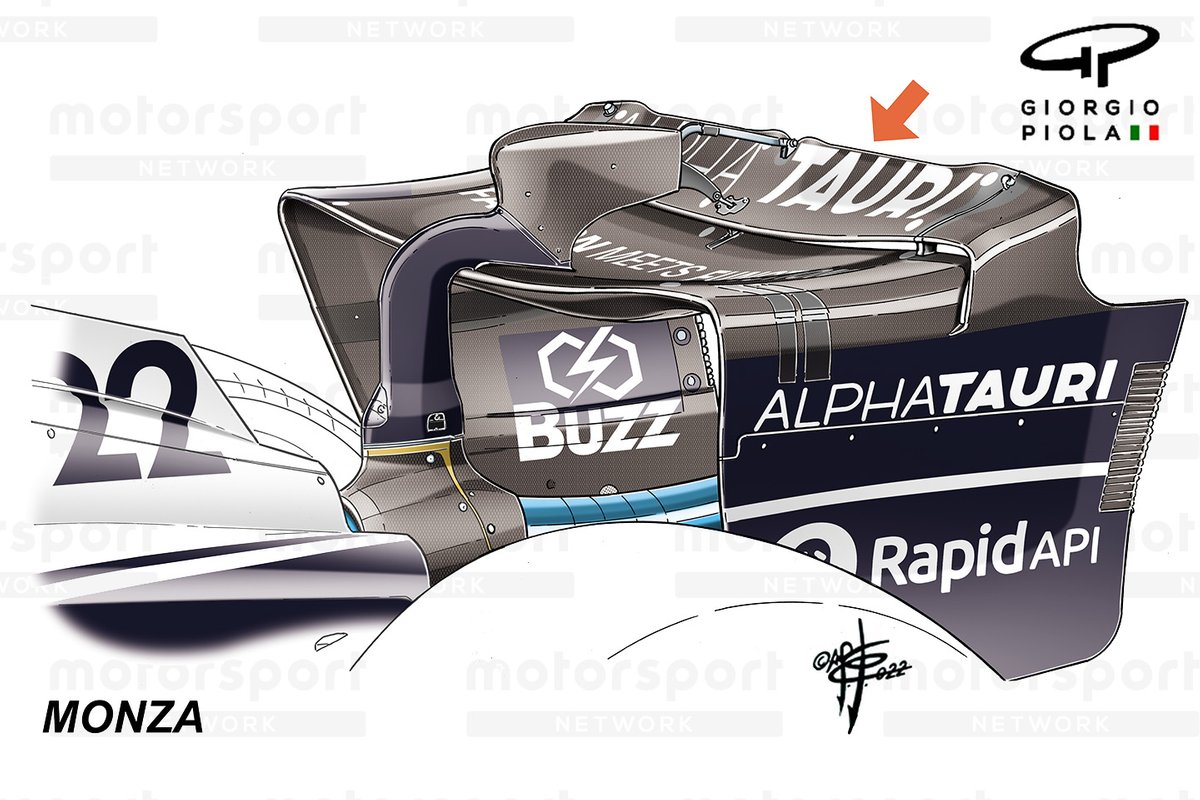

意大利站他们采用了与斯帕相同的低下压力尾翼，只是移除了尾翼末端的格尼襟翼，同时略微调整了尾翼后缘的形状。

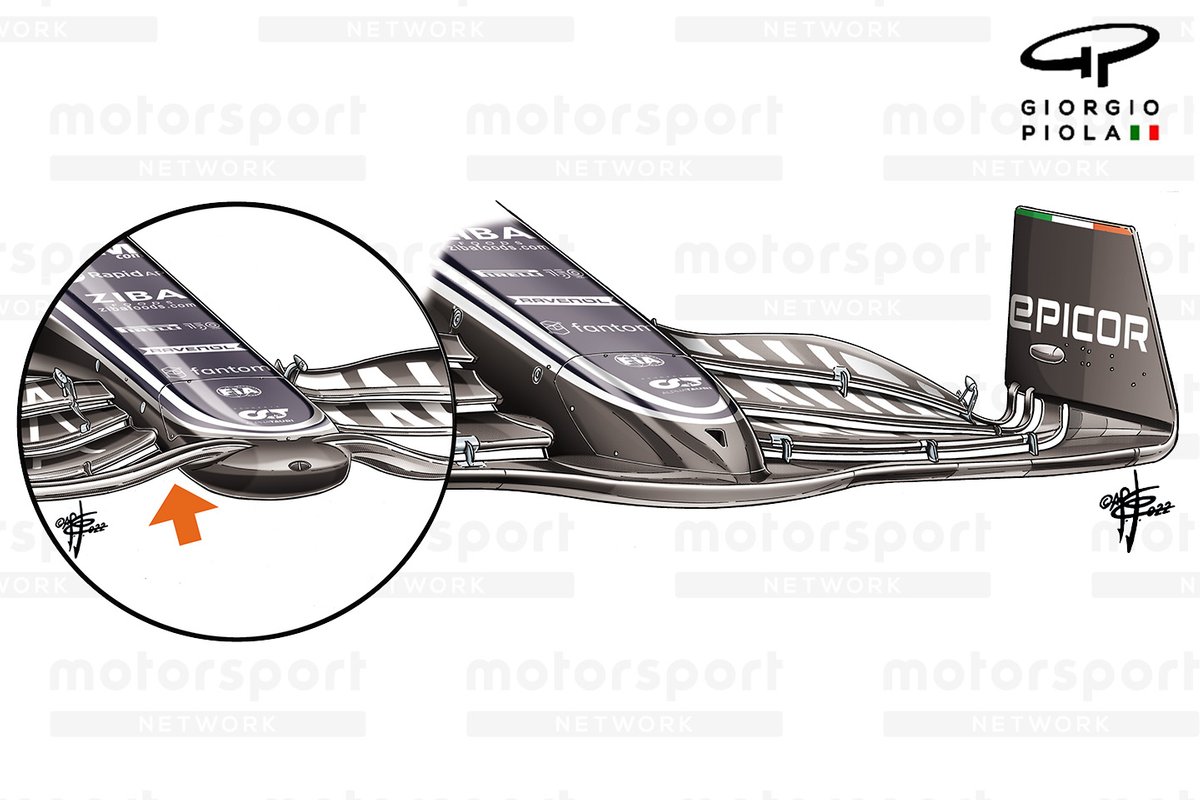

小红牛的最后一次大升级是在新加坡站，他们对鼻锥结构进行了一次大改。在这一站之前，小红牛鼻锥的尖端部分是处在第一个翼片下方的，这也是围场独一份的设计。但是在他们的新款鼻锥上，鼻尖部分还是移到了翼面上方，而第一个翼片则是下凹来到了鼻锥下面。

这是两款前翼从底部视角看过去的造型对比图。新前翼的尖端变成了主翼片，从而改变了气流结构，使得前翼上下方的压力梯度产生了改变。

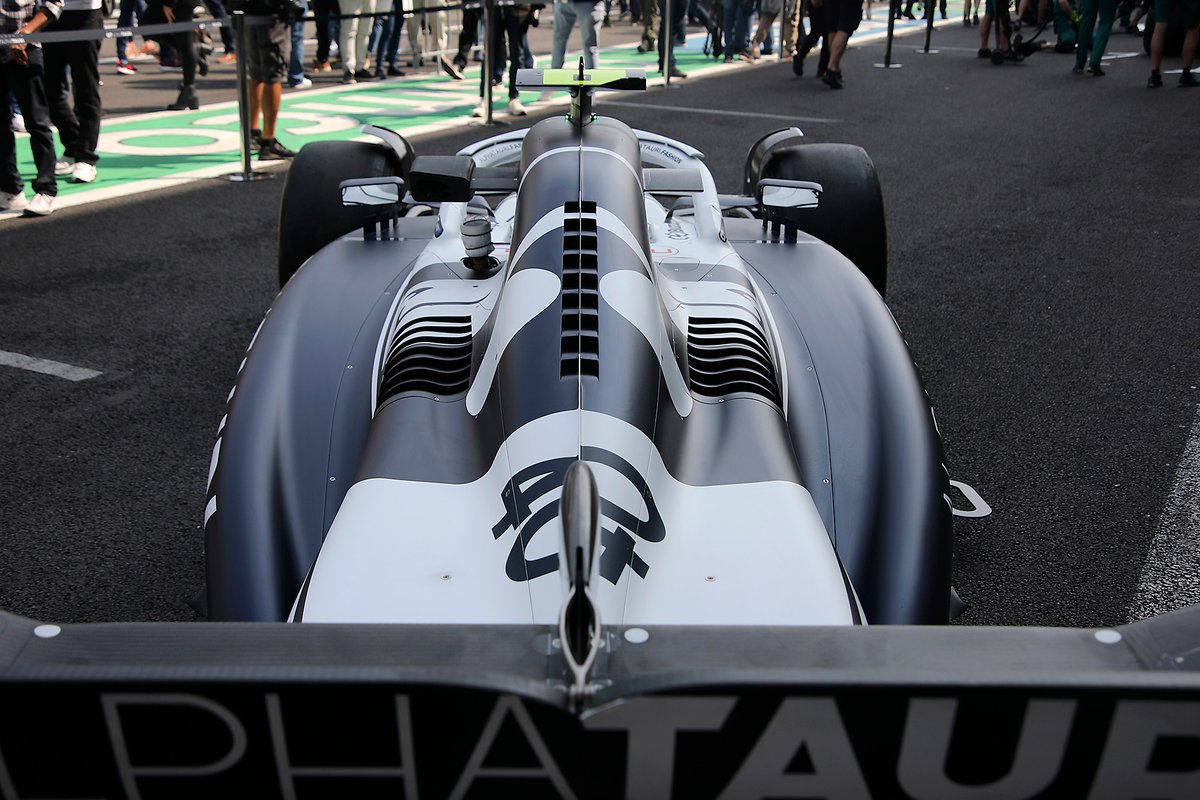

在墨西哥站，小红牛使用了可以提供最强散热能力的百叶窗，来适应高海拔赛道的需求。

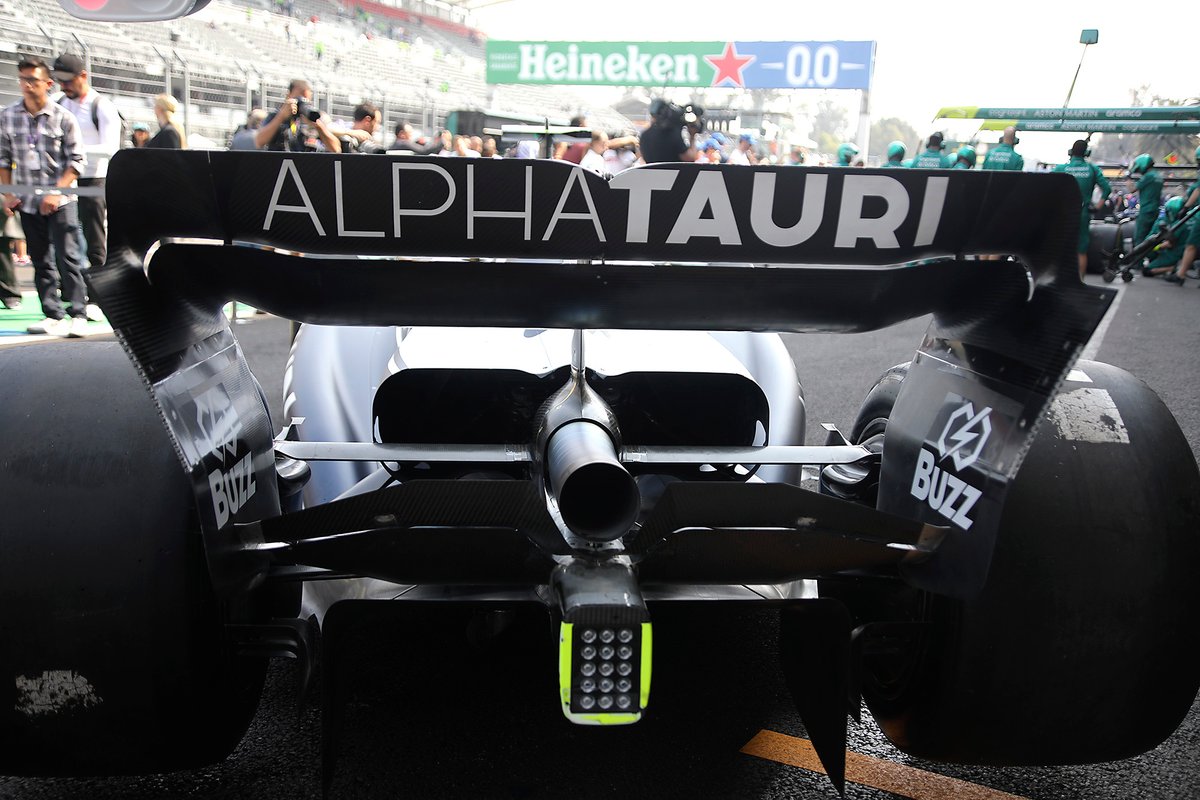

同时也使用了全赛季最大的尾部散热出口。

哈斯

为了全力研发2022赛季的赛车，来获得竞争上的优势，哈斯战略性放弃了整个2021赛季。

但是，除了赛季初的一些高光，以及巴西站惊人的杆位之外，哈斯的整个赛季都像过山车一般起伏不定，尤其是赛季中段，他们一度十分挣扎。

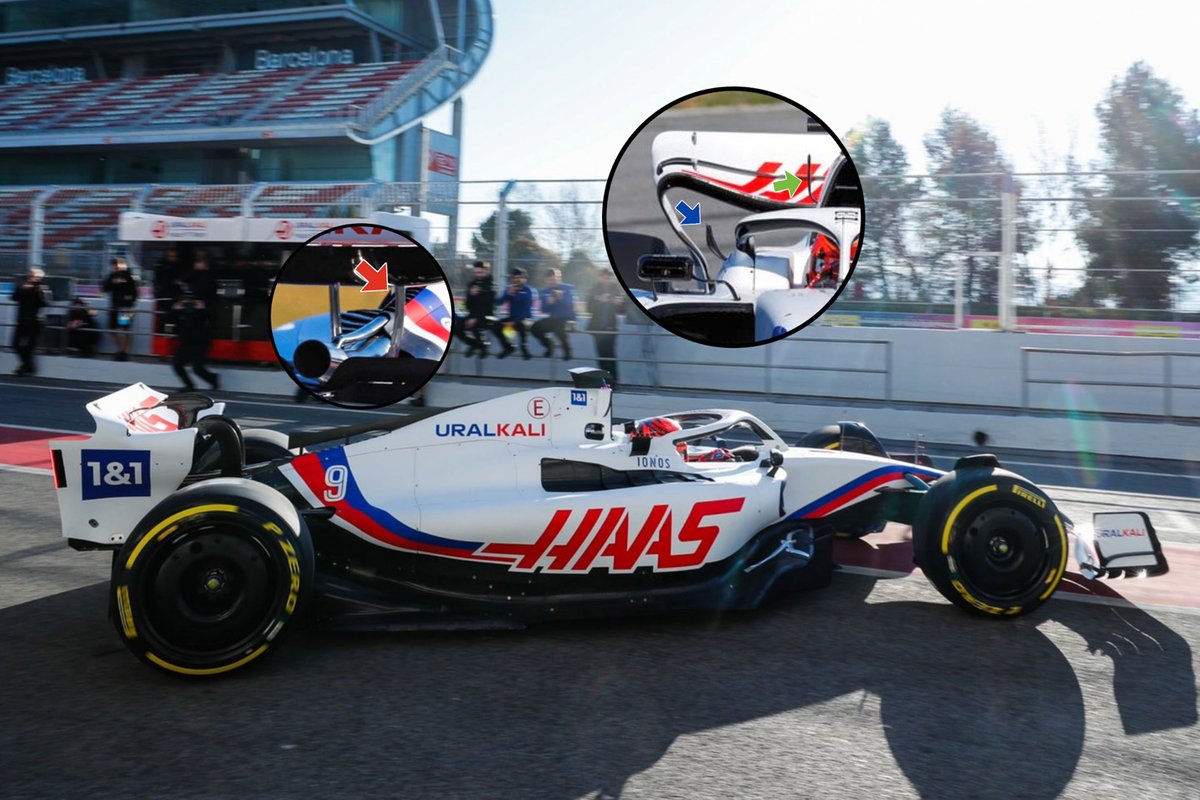

赛季初，哈斯赛车在驾驶舱两侧有明显的突起，上面安装了一些导流翼片（上图蓝色箭头），以带来一些空气动力学上的效益。

赛车尾部，鲨鱼鳍部分被支撑杆抬起，为赛车尾部中间的散热出口留出空间，并进一步提升散热性能。同时这也让赛车的尾部散热出口比人们预计的要更小了一些。

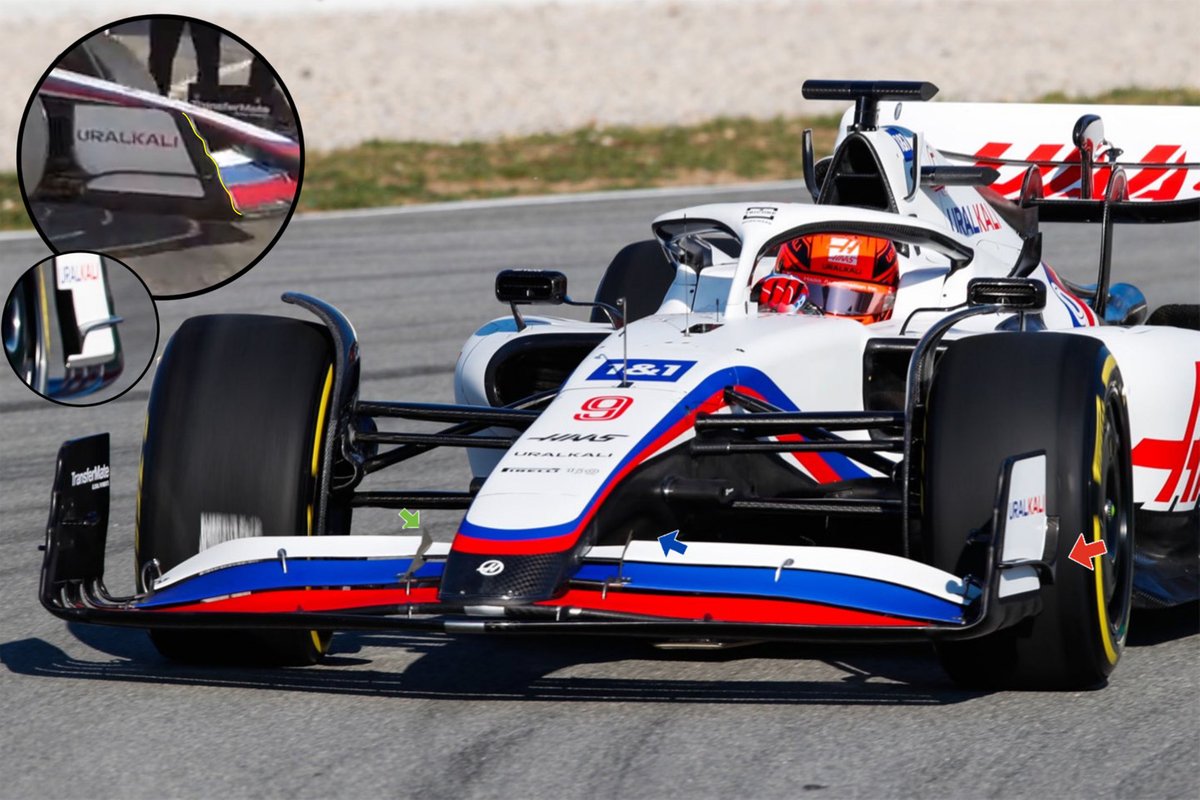

前翼端板上也有两个非常有趣且新颖的设计。迎风的端板前缘有着波浪状的外形；另外端板外侧的导流翼片有一个分叉设计（上图红色箭头），这一点和其他对手都非常不同，并且可能会带来截然不同的气动作用。

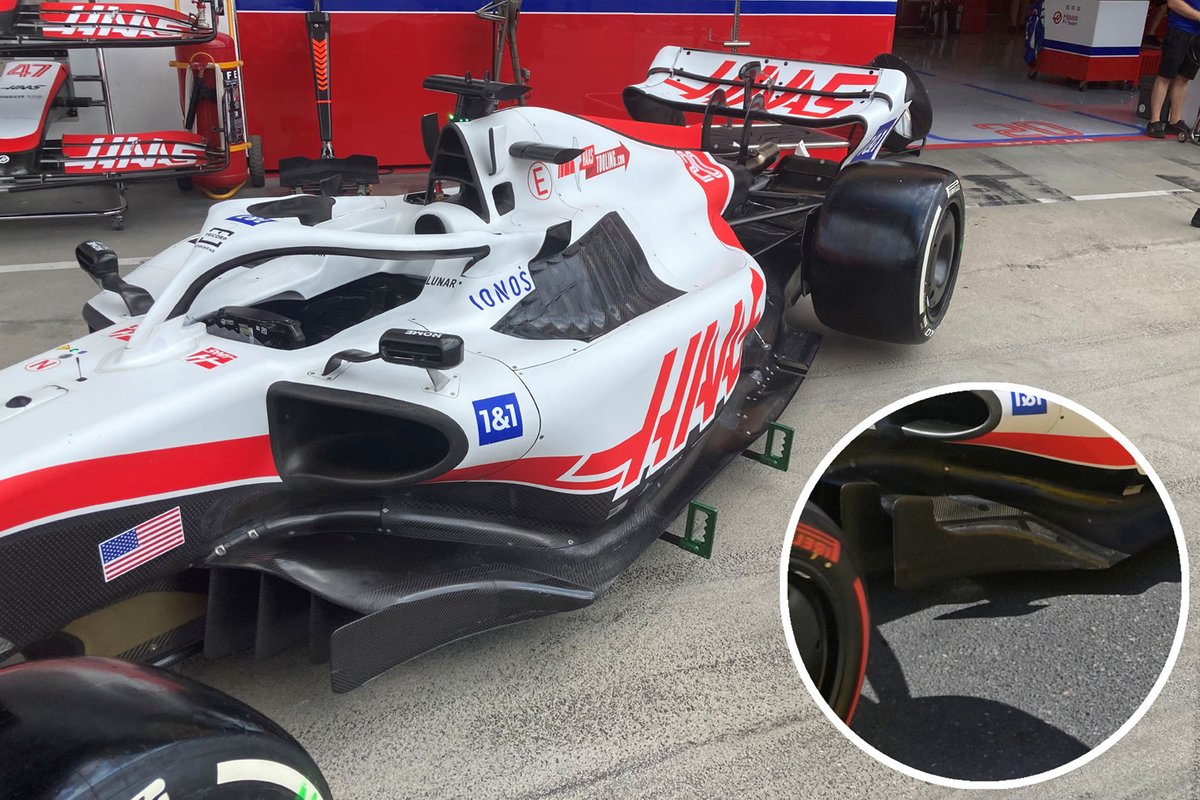

本赛季，哈斯最大的升级发生在匈牙利站，他们一次性带来了很多新部件，包括上图所示的底盘前端进气口。

旧版的进气口高度要更高，可以让更多的气流通过它进入底盘下方，但是这个思路后来被放弃了。

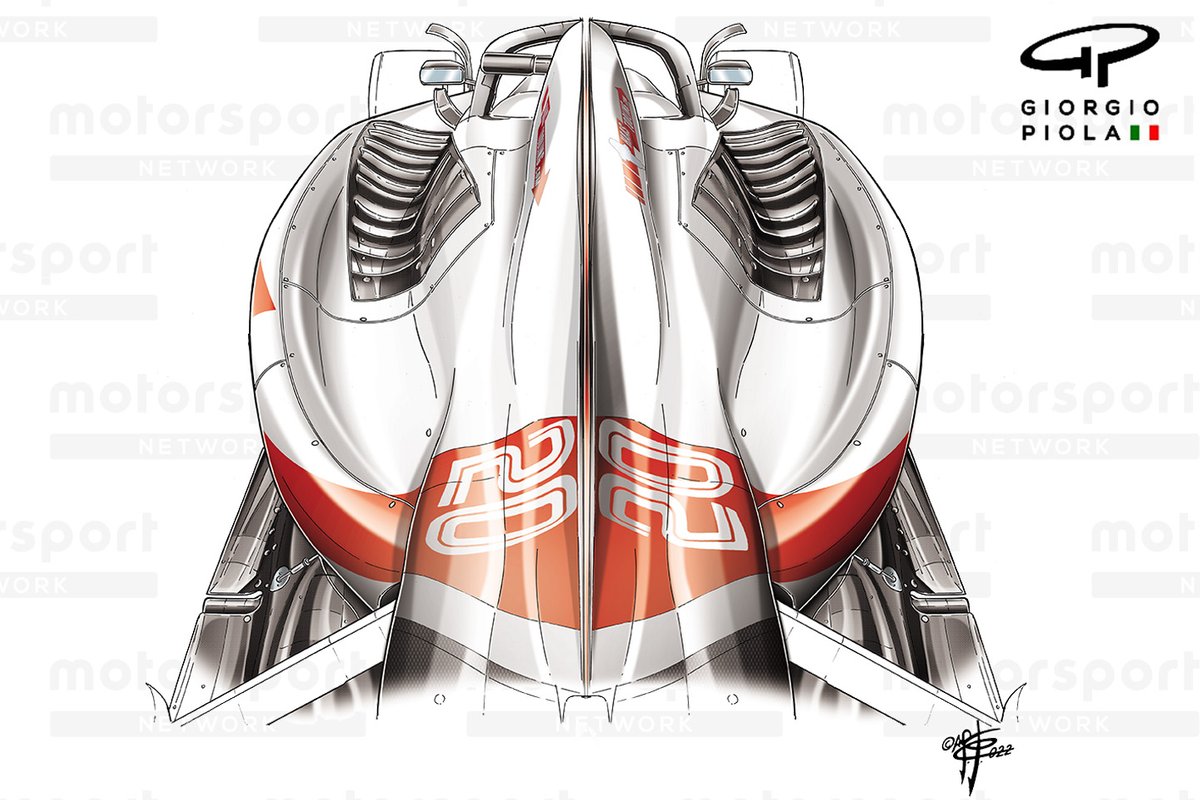

在匈牙利站，哈斯引入的另一项显著升级就是他们换成了法拉利式的“澡盆”侧箱，也就是侧箱上表面向下凹陷的设计思路。

这不仅仅改变了侧箱的几何形状，与此同时百叶窗的形状和位置也必须做相应的适配，来满足散热需求。

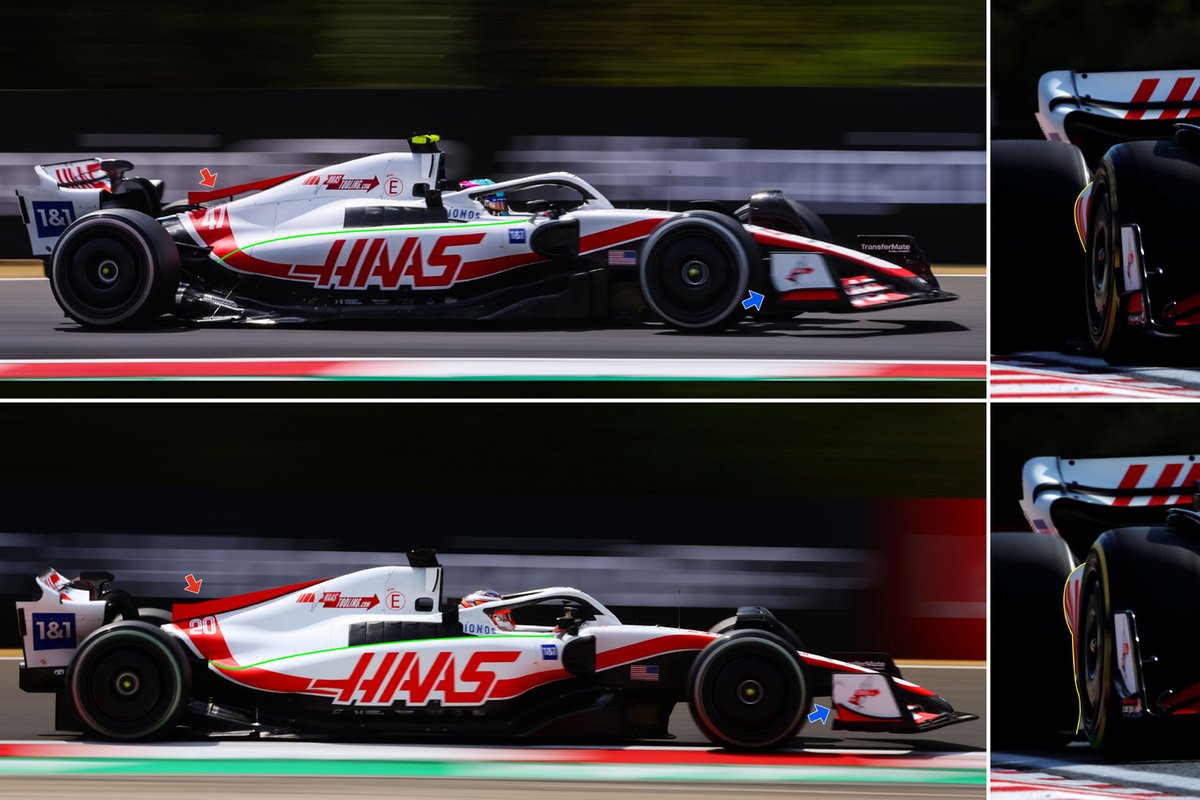

侧箱上表面更新的同时，其侧面外形也有变动，从上图左侧的绿色线条和右侧的黄色线条即可看出，这些改动可以对前轮产生的乱流进行更好的引导。

另外，此前在英国站，他们也对前翼外侧的导流翼片进行了修改，换成了更加传统的设计（上图蓝色箭头）。
